Dante DSP de 64 canales

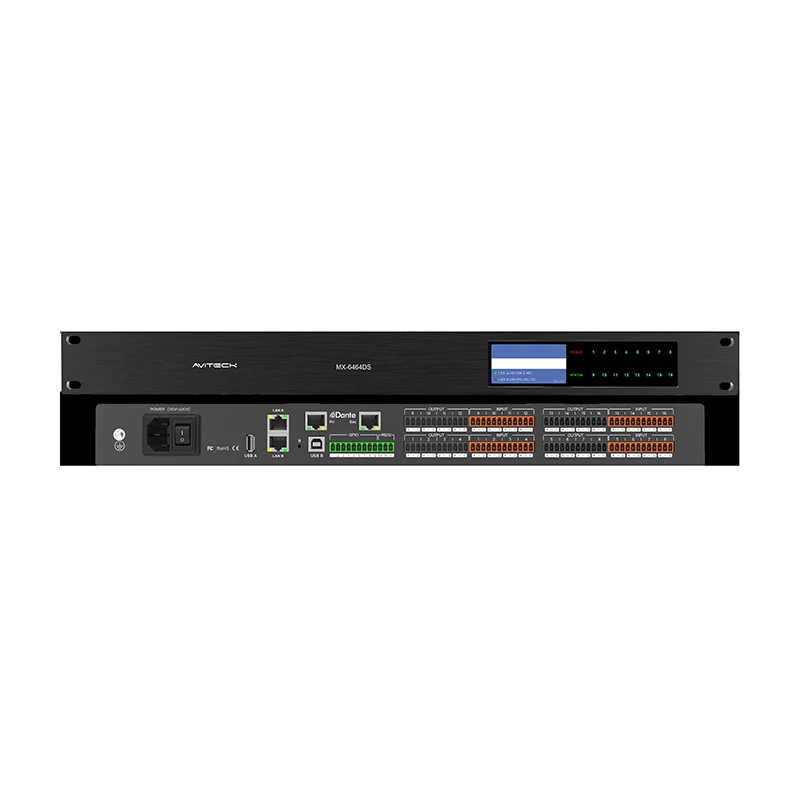

El procesador de audio digital Dante DSP de 64 canales es un producto de sistema de control y procesamiento de audio de diseño libre. El panel frontal viene con una pantalla a color de alta definición, que puede mostrar el estado de funcionamiento actual del dispositivo. Adopta tecnología avanzada de procesamiento DSP. El sistema proporciona una variedad de módulos de procesamiento de audio para elegir. La arquitectura de software abierta puede resolver varios problemas prácticos en el escenario de la aplicación. . 128 canales de audio en red, que brindan alto ancho de banda, baja latencia, alta compatibilidad y soluciones de bajo costo para la transmisión de audio en red.

Especificaciones del producto Dante DSP de 64 canales

Característica principal del producto Dante DSP de 64 canales

1. Componentes principales de hardware

Procesador DSP de alto rendimiento: utiliza el DSP Sharc21569 de alto rendimiento de Analog Devices, que es un chip de procesamiento de señal digital (DSP) de alto rendimiento de Analog Devices (ADI), conocido por su alta precisión, bajo consumo de energía y excelente confiabilidad. Los chips DSP de la serie Sharc se utilizan a menudo en aplicaciones que requieren procesamiento de audio de alto rendimiento.

Procesador NXP I.ML ARM: como otro procesador central, el procesador I.ML ARM de NXP proporciona potentes capacidades informáticas y de control, lo que ayuda a realizar funciones complejas de control y procesamiento de señales de audio.

2. Función de audio en red

Admite 64*64 canales de audio de red Dante: el hardware admite hasta 64 entradas y 64 salidas de canales de audio de red Dante, logrando una transmisión de audio multicanal de baja latencia. Al mismo tiempo, también es compatible con el estándar AES67, lo que significa que puede interoperar con otros dispositivos AoIP (Audio sobre IP) que sigan el estándar AES67.

Dos puertos Gigabit Ethernet: Para conexión de audio Dante o respaldo de red, asegurando la estabilidad y confiabilidad de la transmisión de audio.

3. Interfaz de audio analógico

Hasta 32 canales de E/S de audio analógico: proporciona un amplio conjunto de interfaces de entrada y salida de audio analógico para satisfacer diversas necesidades de procesamiento de audio.

16 canales de entrada de audio analógico de nivel de línea/micrófono: admite entrada de nivel de línea y micrófono, adecuado para diferentes fuentes de audio.

16 canales de salida de audio analógico de nivel de línea: proporciona salida de nivel de línea para controlar varios dispositivos de audio.

4. Otras interfaces y funciones

Interfaces USB A y USB B: Proporciona opciones flexibles de conexión USB para transmisión de datos y control de dispositivos.

Interfaz RS232: Admite comunicación en serie, conveniente para la conexión y el control con otros dispositivos.

Interfaz GPIO: se pueden utilizar ocho interfaces GPIO para la configuración gratuita de entrada y salida, lo que aumenta la flexibilidad y escalabilidad del hardware.

Dos puertos Ethernet de 100 Gigabit independientes: se utilizan para la conexión de control o copia de seguridad de la red, proporcionando redundancia y seguridad de red adicionales.

Hasta 8*8 canales de grabación y transmisión de audio digital USB: admite grabación y transmisión de audio digital multicanal, adecuado para diversos escenarios de aplicaciones de audio.

5. Diseño de arquitectura y fuente de alimentación.

Módulo de alimentación dedicado incorporado: garantiza un suministro de energía estable y mejora la confiabilidad y estabilidad del equipo.

Fuente de alimentación externa de CC de 12 V (500 mA): proporciona una forma cómoda de acceder a la fuente de alimentación.

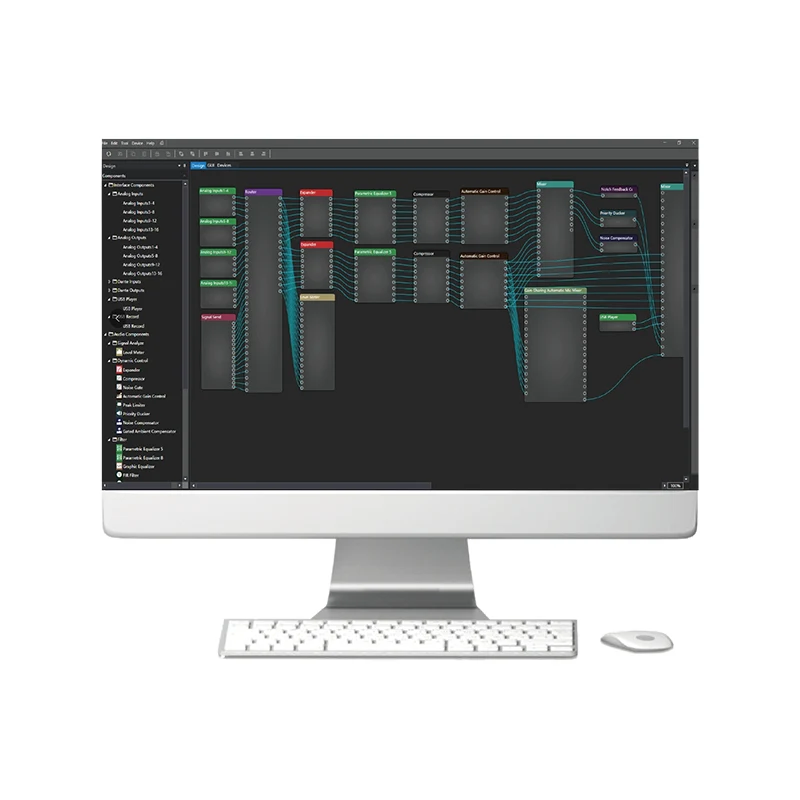

Arquitectura abierta: permite a los usuarios configurar el procesamiento de señales y procesos de forma arbitraria, así como diseñar interfaces de control de usuario, proporcionando gran flexibilidad y personalización.

6. Funciones adicionales

Admite tarjeta de sonido USB: amplía las posibilidades de procesamiento de audio.

AEC, ANC, AFS integrados: AEC (cancelación de eco), ANC (control activo de ruido) y AFS (supresión automática de retroalimentación) y otras funciones mejoran la calidad y el efecto del procesamiento de audio.

Admite conexión WIFI: proporciona opciones de conexión inalámbrica para facilitar la comunicación y transmisión de datos con otros dispositivos en la red inalámbrica.

Aplicación del producto Dante DSP de 64 canales

El producto Dante DSP de 64 canales representa un avance significativo en la tecnología de procesamiento de audio, ofreciendo una amplia gama de aplicaciones debido a su alto rendimiento y flexibilidad. A continuación se ofrece una descripción detallada de sus posibles aplicaciones:

1. Lugares de actuación y sonido en vivo

Mezcla y enrutamiento de audio: la capacidad del DSP para manejar 64 canales de audio de red Dante lo hace ideal para entornos de sonido en vivo, permitiendo mezclas y enrutamiento complejos de señales de audio.

Reducción de eco y ruido: los módulos AEC (cancelación de eco acústico) y ANC (control activo de ruido) incorporados pueden reducir significativamente el eco y el ruido no deseados, mejorando la calidad general del sonido.

2. Estudios de grabación

Grabación multipista: Con soporte para hasta 64 canales de audio, el DSP es perfecto para sesiones de grabación multipista, capturando cada detalle de una interpretación.

Integración de estaciones de trabajo de audio digital: el DSP se puede integrar perfectamente con DAW (estaciones de trabajo de audio digital) populares, lo que proporciona un flujo de trabajo perfecto para grabación, edición y mezcla de audio.

3. Radiodifusión y streaming

Procesamiento de audio para transmisiones en vivo: las potentes capacidades de procesamiento del DSP se pueden utilizar para mejorar la calidad de audio de las transmisiones en vivo, garantizando que los espectadores reciban una experiencia de audio de alta fidelidad.

Transmisión de audio multicanal: compatible con compatibilidad AES67, el DSP se puede utilizar en entornos de transmisión para transmitir y recibir señales de audio multicanal a través de redes IP.

4. Espacios para conferencias y reuniones

Conferencias de audio: el DSP se puede utilizar para facilitar las conferencias de audio, con soporte para funciones como el control automático de ganancia (AGC) y la supresión de ruido para garantizar una comunicación clara.

Control centralizado: con opciones de control RS232, RS485 y UDP, el DSP se puede integrar en un sistema de control centralizado, lo que permite una fácil gestión de la configuración y el equipo de audio.

5. Instalaciones y Sistemas de Sonido

Distribución de audio: en instalaciones grandes, el DSP se puede utilizar para distribuir señales de audio a múltiples zonas o salas, con soporte para enrutamiento y control precisos.

Optimización del sistema de sonido: las potentes capacidades de procesamiento del DSP se pueden utilizar para optimizar el sistema de sonido para diversos entornos, garantizando que el audio se entregue con claridad y precisión.

6. Educación y formación

Refuerzo de audio para las aulas: el DSP se puede utilizar para mejorar el refuerzo de audio en las aulas, asegurando que los estudiantes puedan escuchar conferencias y presentaciones con claridad.

Aprendizaje a distancia y seminarios web: con soporte para grabación y transmisión de audio multicanal, el DSP se puede utilizar para facilitar el aprendizaje a distancia y los seminarios web, proporcionando una experiencia de audio de alta calidad para los participantes.

7. Centros de artes escénicas y teatros

Mezcla de audio para presentaciones en vivo: el DSP se puede utilizar para mezclar señales de audio para presentaciones en vivo en teatros y centros de artes escénicas, asegurando que la audiencia reciba una experiencia de audio clara e inmersiva.

Diseño de sonido y efectos: Con sus potentes capacidades de procesamiento, el DSP se puede utilizar para crear diseños y efectos de sonido complejos para producciones teatrales.
