Procesador de señal digital de 8 canales

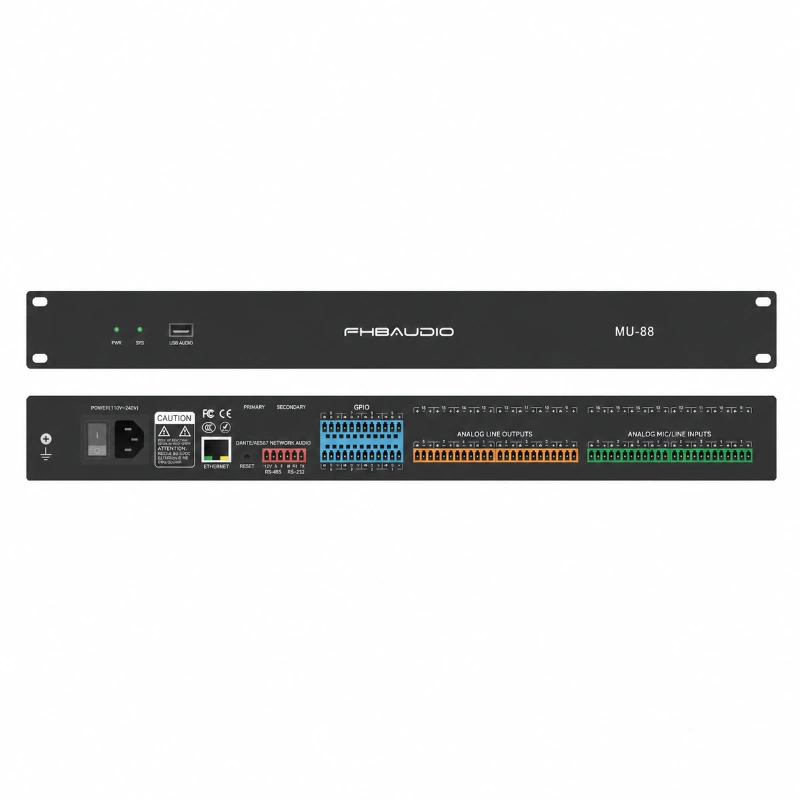

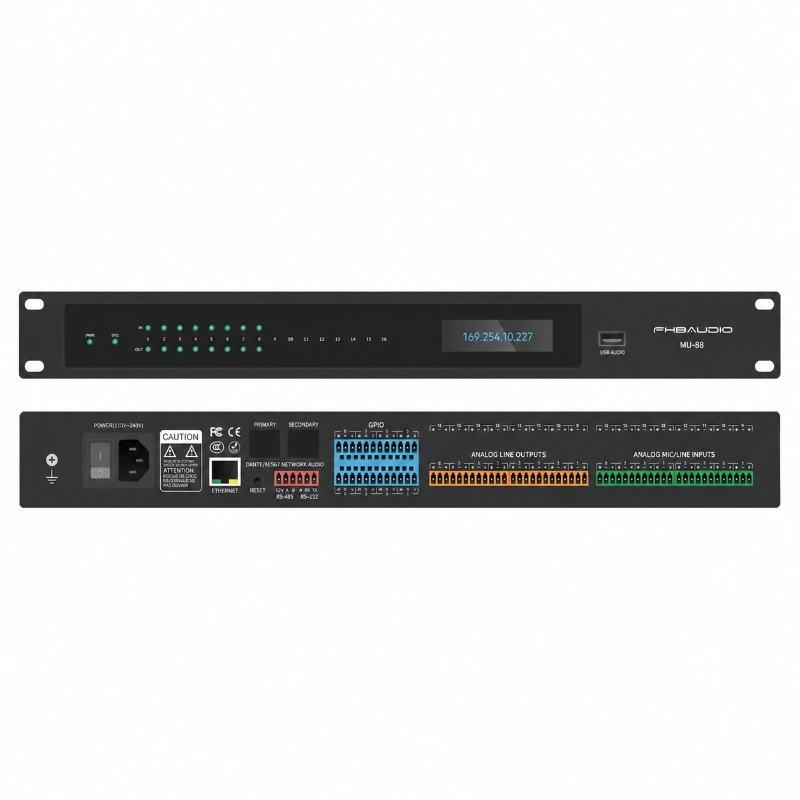

El procesador de señal digital de 8 canales MU88 es un procesador de señal digital profesional diseñado para sistemas de audio comerciales que requieren mezcla precisa, control de eco y retroalimentación y gestión de audio basada en red en una sola unidad de espacio en rack. Impulsado por un motor DSP ADI SHARC 21489, procesa 8 entradas analógicas y 8 salidas analógicas con cancelación de eco acústico tipo bus, supresión de retroalimentación de canal independiente y mezcla automática de ganancia compartida. Una tarjeta de sonido USB incorporada permite la conexión directa a una PC para reproducción y grabación de música y plataformas de conferencias virtuales como Zoom y Tencent Meeting. Diseñado para integradores y consultores audiovisuales, el MU88 simplifica el diseño de sistemas en salas de conferencias, aulas y lugares de usos múltiples al consolidar la cancelación de eco, la mezcla y el enrutamiento de audio en un procesador controlable centralmente, lo que reduce el espacio en rack y el tiempo de instalación y, al mismo tiempo, mejora la confiabilidad diaria para los usuarios finales.

El MU88 pertenece a la serie de procesadores de señal digital preparados para Dante de FHB Audio, posicionado para integradores que necesitan procesamiento de audio confiable con control y monitoreo basados ​​en red. En esencia, la unidad funciona con un procesador ADI SHARC 21489 que funciona a 450 MHz SIMD con 400 MIPS / 1,6 GFLOPS de capacidad de procesamiento, lo que le da el margen para ejecutar múltiples funciones DSP simultáneamente sin latencia adicional: el retraso del sistema se mantiene por debajo de 3 ms.

Principio de funcionamiento:El audio analógico ingresa a través de 8 canales de entrada balanceados, se convierte y procesa a través de las etapas de mezcla, filtrado y dinámica del motor DSP y luego se enruta a 8 salidas analógicas balanceadas. El AEC de tipo bus (tiempo de cola de 512 ms, convergencia de 60 dB/s, profundidad de cancelación de 60 dB) elimina el eco de las señales de conferencia, mientras que el AFC de canal independiente aplica supresión de retroalimentación basada en muescas con hasta 10 dB de ganancia adicional antes de la retroalimentación. La supresión de ruido ANS, un Ducker y la compensación de ganancia de ruido ANC limpian aún más la ruta de la señal, y la mezcla automática de ganancia compartida AMC con un mezclador de puerta mantiene las salas con varios micrófonos equilibradas automáticamente.

Valor fundamental:El procesador de señal digital de 8 canales reduce el rack de audio de una sala a un solo procesador en lugar de una pila de mezcladores, canceladores de eco y supresores de retroalimentación separados, lo que reduce tanto el costo de instalación como el mantenimiento a largo plazo. Su soporte de control central (RS232, RS485, UDP) y GPIO de 8 vías permiten a los integradores vincular el MU88 a sistemas de control de terceros para el inicio y apagado de la sala con un solo toque.

Ventaja del sistema:una aplicación de control de PC con Windows permite a los técnicos editar y almacenar múltiples escenas (modo de reunión, modo de presentación o modo de evento) e incluye una función de bloqueo de pantalla para evitar cambios accidentales en un sistema en vivo. Se pueden administrar hasta 30 dispositivos desde una única interfaz, y el MU88 admite hasta 8 dispositivos que funcionan en línea simultáneamente, lo que lo hace adecuado tanto para instalaciones de una sola habitación como para implementaciones más grandes de varias habitaciones administradas desde un solo panel.

Posicionamiento de la aplicación:El MU88 es ideal para salas de conferencias, salas de capacitación, aulas y salas de juntas de tamaño mediano que necesitan refuerzo de voz confiable, mezcla automática y control remoto sin la complejidad de un proyecto de programación DSP totalmente personalizado.

Parámetros del producto

Características del producto

Motor DSP de alto rendimiento

Construido sobre el procesador SIMD ADI SHARC 21489 @ 450 MHz con 400 MIPS / 1.6 GFLOPS de capacidad de procesamiento, el MU88 ejecuta procesamiento de mezcla, filtrado y dinámica en paralelo mientras mantiene el retardo del sistema por debajo de 3 ms, por lo que las conferencias en vivo y el refuerzo de voz siguen siendo receptivos.

Tarjeta de sonido USB incorporada para conferencias suaves

Una tarjeta de sonido USB integrada de una entrada y una salida se conecta directamente a una computadora portátil o PC, lo que admite reproducción de música, grabación y plataformas de videoconferencia suaves como Zoom, Tencent Meeting y DingTalk sin ningún hardware de interfaz de audio adicional.

Cancelación de eco acústico (AEC) tipo bus

AEC tipo bus con un tiempo de cola de 512 ms, una tasa de convergencia de 60 dB/s y una amplitud de cancelación de 60 dB elimina el eco en todos los canales activos, manteniendo a los participantes remotos limpios durante reuniones híbridas y videollamadas.

Supresión de retroalimentación de canal independiente (AFC)

AFC por canal utiliza un algoritmo de filtro de muesca para suprimir la retroalimentación en cada micrófono de forma independiente, agregando hasta 10 dB de ganancia utilizable antes de la retroalimentación en salas abiertas con múltiples micrófonos en vivo.

Supresión de ruido y compensación de ganancia

La supresión de ruido ambiental ANS mejora la relación señal-ruido hasta en 18 dB, mientras que el Ducker integrado y el compensador de ganancia de ruido ANC gestionan automáticamente el ruido de fondo y aumentan los cambios durante períodos silenciosos o ruidosos.

Mezcla automática de ganancia compartida (AMC)

La mezcla automática de AMC con un mezclador de puerta equilibra automáticamente varios micrófonos abiertos, lo que reduce la necesidad de montar manualmente la ganancia durante reuniones con varios oradores activos.

Control centralizado flexible

Los modos de control RS232, RS485 y UDP, junto con GPIO de 8 vías, permiten la integración con sistemas de control de terceros para alimentación con un solo toque, conmutación de señales y control ambiental en una habitación o instalación.

Software de control de Windows basado en escenas

Un cliente de Windows dedicado permite a los técnicos monitorear el procesador, editar y recuperar escenas como el modo de reunión o el modo de evento, y bloquear la pantalla para evitar cambios accidentales, con hasta 30 dispositivos administrables desde una única interfaz.

Aplicaciones

Salas de conferencias corporativas

Ofrezca refuerzo de voz claro, mezcla automática y reuniones híbridas sin eco para salas de juntas y espacios de conferencias de tamaño mediano.

Salas de formación y aulas

Admite entornos de capacitación y conferencias con múltiples micrófonos con ganancia compartida automática y supresión de retroalimentación para una claridad de voz constante.

Salones de Usos Múltiples

Maneje el cambio entre escenas de audio de presentación, discusión y eventos a través de perfiles de procesamiento preconfigurados y recuperables.

Instalaciones distribuidas/multihabitación

Administre hasta 8 dispositivos en línea y hasta 30 unidades desde una interfaz de control, simplificando la supervisión de los procesadores en varias salas.
