Los sistemas de audio profesionales modernos requieren más que un simple enrutamiento de señal. Un procesador de señal digital (DSP) proporciona procesamiento de audio flexible, control del sistema y optimización de la señal a través de una configuración basada en software.
El software FHB DSP está diseñado para simplificar el funcionamiento y la gestión de sistemas de procesamiento de audio profesionales. A través de una interfaz de software intuitiva, los usuarios pueden configurar el enrutamiento de audio, ajustar los parámetros de procesamiento, administrar la configuración del sistema y optimizar el rendimiento general del audio.
Este tutorial presenta el flujo de trabajo básico del uso del software FHB DSP para el procesamiento de audio, ayudando a los integradores de sistemas e ingenieros de audio a configurar y administrar eficientemente los sistemas FHB DSP.
El software FHB DSP es la plataforma de control utilizada para configurar y administrar dispositivos de procesador de señal digital FHB.
En lugar de ajustar manualmente los componentes del hardware, los usuarios pueden completar la configuración del sistema a través del software, que incluye:
·Enrutamiento de señal
·Gestión de entradas y salidas
·Ajuste de procesamiento de audio
·Mezcla de matrices
·Monitoreo del sistema
·Copia de seguridad de configuración

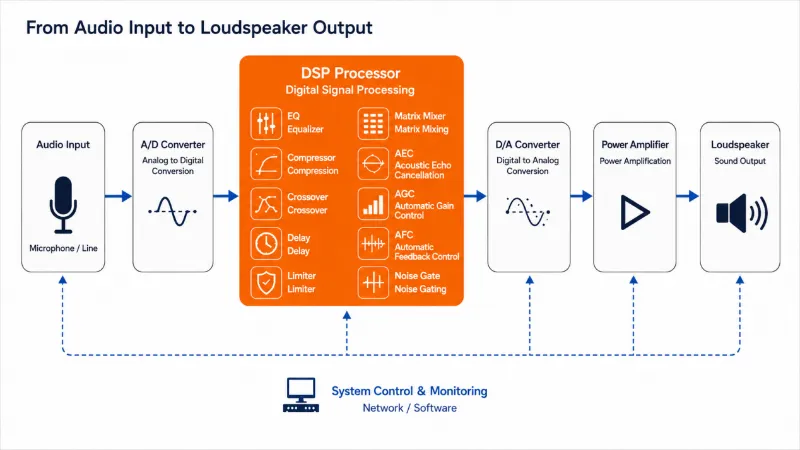

Un flujo de trabajo DSP típico incluye:
Entrada de audio
↓
Procesamiento de entrada
↓
Enrutamiento de señal
↓
Módulos de procesamiento DSP
↓
Procesamiento de salida
↓
Salida de audio
Antes de abrir el software, conecte el procesador DSP al sistema de control.
Según el modelo del dispositivo, los métodos de conexión pueden incluir:
·Conexión USB
·Conexión de red Ethernet
·Conexión de red Dante (para modelos DSP habilitados para Dante)
Después de la conexión, verifique que el dispositivo se detecte correctamente antes de realizar cambios de configuración.
Después de conectar el dispositivo, inicie el software FHB DSP.
La interfaz principal suele contener varias áreas funcionales:
Utilizado para:
·Conexión del dispositivo
·Identificación del dispositivo
·Comprobación de información del sistema
Utilizado para:
·Monitoreo de señales de entrada
·Ajustar los niveles de entrada
·Aplicar procesamiento de entrada

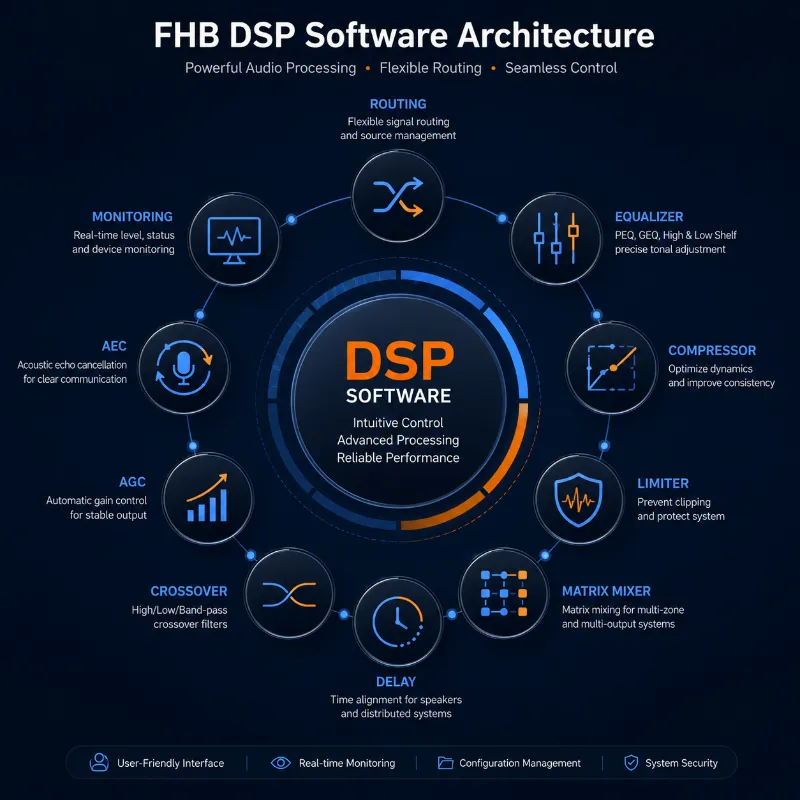

Proporciona acceso a funciones DSP, que incluyen:
·Ecualizador Paramétrico (PEQ)
·Compresor
·Limitador
·Demora
·Cruzado
·Mezclador de matriz
·Control Automático de Ganancia (AGC)
·Cancelación de eco acústico (AEC)
Utilizado para:
·Ajuste de salida
·Monitoreo de señal
·Procesamiento de salida
El enrutamiento de señales es una de las operaciones más importantes en un sistema DSP.
A través del software FHB DSP, los usuarios pueden definir cómo viajan las señales de audio a través del sistema.
Ejemplo:
Micrófono
↓
Canal de entrada DSP
↓
Procesamiento EQ/AEC
↓
Enrutamiento matricial
↓
Amplificador
↓
Vocero
Las operaciones de enrutamiento típicas incluyen:
·Asignación de fuentes de entrada
·Seleccionar destinos de salida
·Creación de múltiples zonas de audio
·Construcción de rutas de señal independientes
El enrutamiento flexible permite que un procesador DSP admita diferentes aplicaciones, como por ejemplo:
·Salas de conferencias
·Aulas
·Hoteles
·Espacios de reunión
·Sistemas de audio comerciales
La ecualización permite a los ingenieros ajustar la respuesta de frecuencia y mejorar la calidad del sonido.
Aplicaciones comunes:
·Eliminar frecuencias no deseadas
·Mejorar la claridad del habla
·Optimización del rendimiento de los altavoces
La compresión controla la dinámica de la señal.
Ayuda:
·Reducir los cambios excesivos de volumen
·Mejorar la consistencia del audio
·Proteger el equipo aguas abajo
Un limitador evita que las señales de audio superen un nivel definido.
Las aplicaciones incluyen:
·Protección de los altavoces
·Seguridad del sistema
·Control de nivel de salida
El retardo ajusta la sincronización de la señal entre diferentes componentes de audio.
Usos comunes:
·Alineación de los altavoces
·Grandes recintos
·Sistemas de audio distribuido
La mezcla matricial proporciona un enrutamiento flexible entre múltiples entradas y salidas.
Permite:
·Distribución de audio multizona
·Control independiente de la habitación
·Gestión de múltiples fuentes
Durante la operación, los ingenieros pueden monitorear el estado del sistema a través de la interfaz del software DSP.
Los elementos de seguimiento importantes incluyen:
·Nivel de señal de entrada
·Nivel de señal de salida
·Estado del canal
·Estado de procesamiento
El monitoreo en tiempo real ayuda a identificar:
·Pérdida de señal
·Enrutamiento incorrecto
·Niveles de entrada excesivos
·Problemas con el sistema de audio
Después de completar la configuración del sistema, guarde la configuración del DSP.
Flujo de trabajo recomendado:
1. Configuración completa del sistema
2. Pruebe el rendimiento del audio
3. Guardar el archivo de configuración
4. Crea una copia de seguridad
5. Almacenar la documentación del proyecto
La copia de seguridad de la configuración es importante para:
·Mantenimiento del sistema
·Actualizaciones futuras
·Replicación de proyectos
Guarde la configuración existente antes de cambiar parámetros importantes.
Evite una ganancia de entrada excesiva o una amplificación de salida para mantener la calidad del audio.
Mantenga registros de:
·Configuración de enrutamiento
·Parámetros de procesamiento
·Información del dispositivo
Verifique siempre:
Entrada → Procesamiento → Salida
antes de completar la implementación del sistema.
El software FHB DSP se utiliza ampliamente para aplicaciones de audio profesionales, que incluyen:
Proporcione un procesamiento de voz claro y enrutamiento de audio flexible.
Admite refuerzo de audio en el aula y control centralizado.
Habilite la gestión de audio multizona.
Proporciona procesamiento de señales profesional y optimización del sistema.
El software FHB DSP está diseñado para usarse con productos de procesamiento de audio profesional FHB, que incluyen:
·Serie de procesadores de audio DSP
·Serie de procesadores Dante DSP
·Serie de matrices de audio digital
El software FHB DSP proporciona una manera eficiente de configurar, operar y administrar sistemas de procesamiento de audio profesionales.
Al combinar un enrutamiento de señal flexible, potentes módulos de procesamiento DSP y una administración intuitiva del sistema, las soluciones FHB DSP ayudan a los integradores a construir sistemas de audio comerciales confiables y escalables.
Ya sea que se utilice para salas de conferencias, instalaciones educativas, espacios comerciales o instalaciones audiovisuales profesionales, el software FHB DSP simplifica el funcionamiento del sistema de audio al tiempo que mejora el rendimiento general del sistema.
