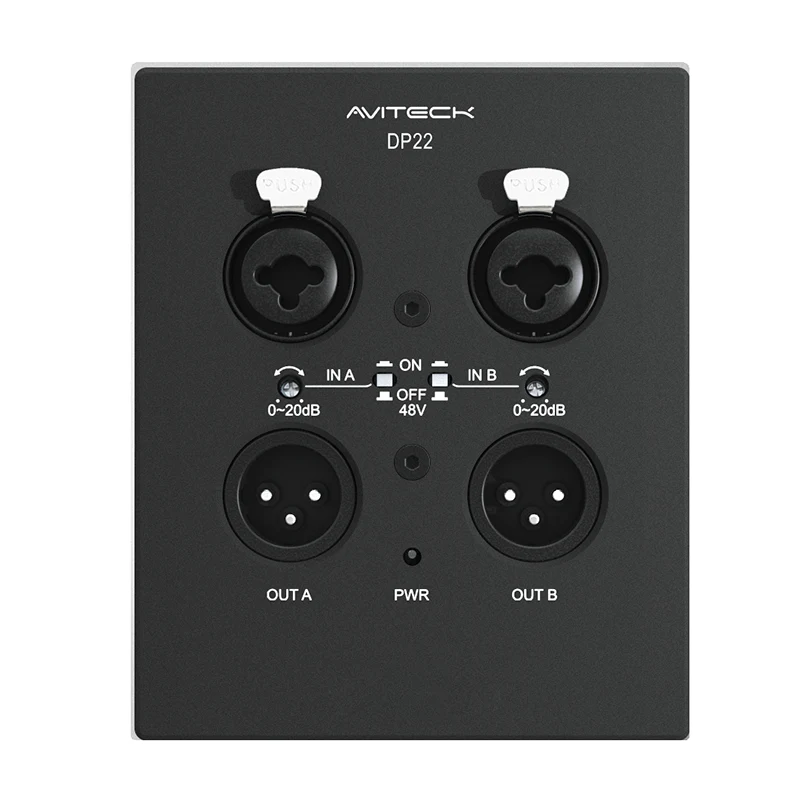

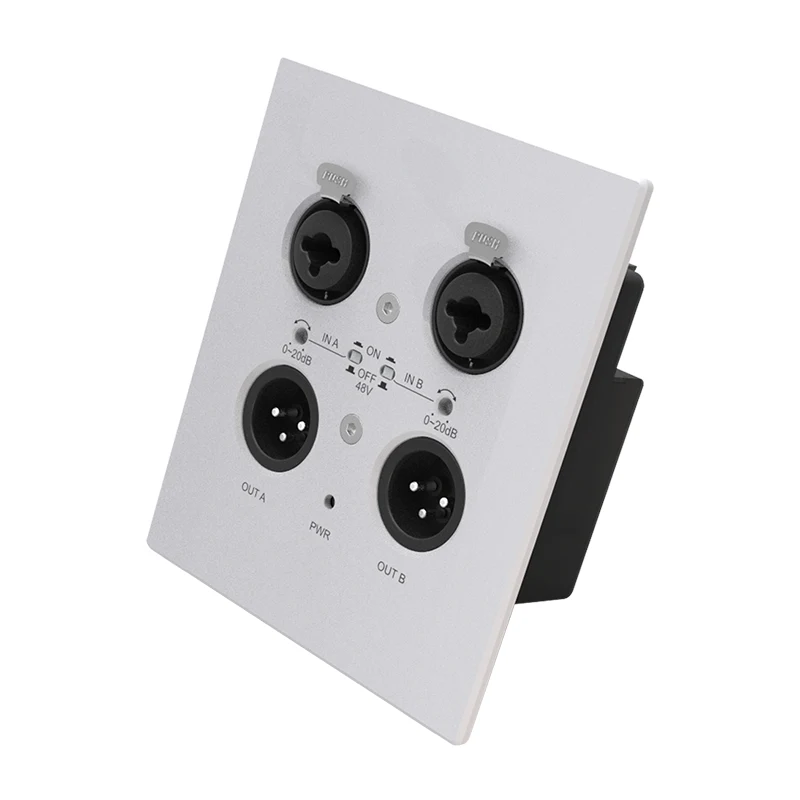

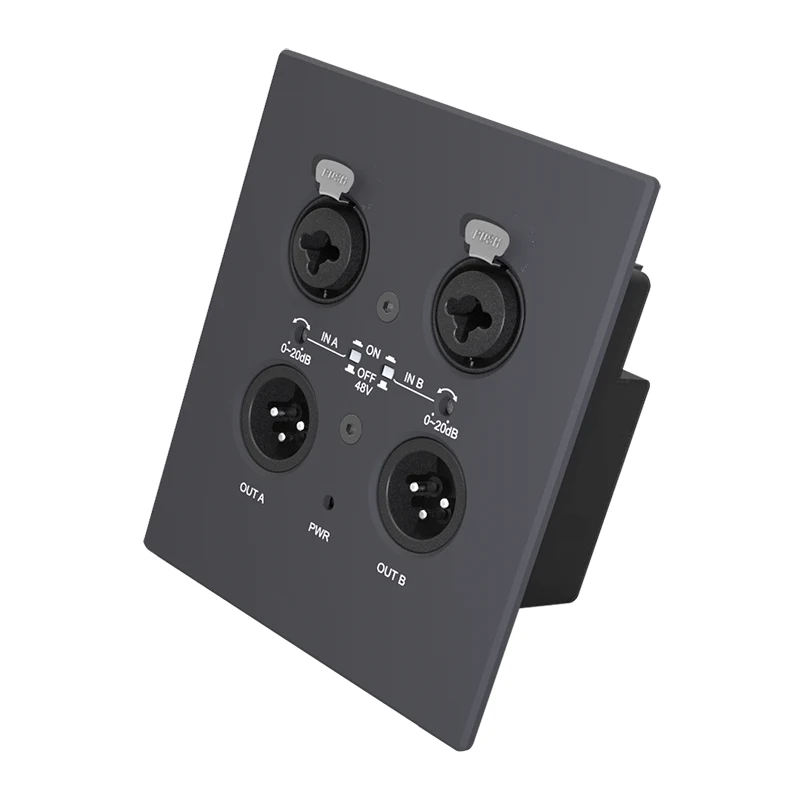

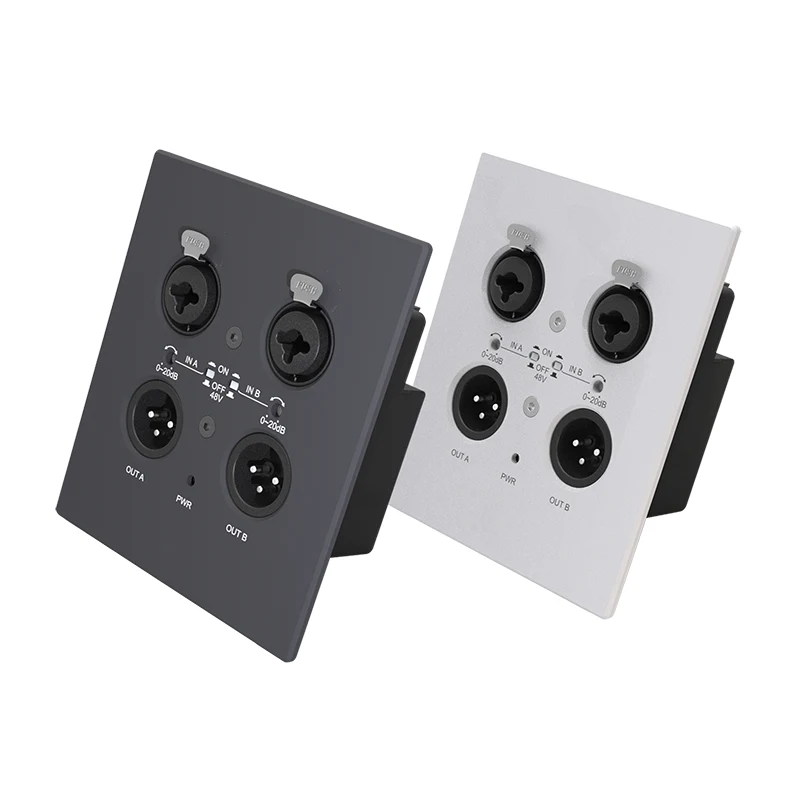

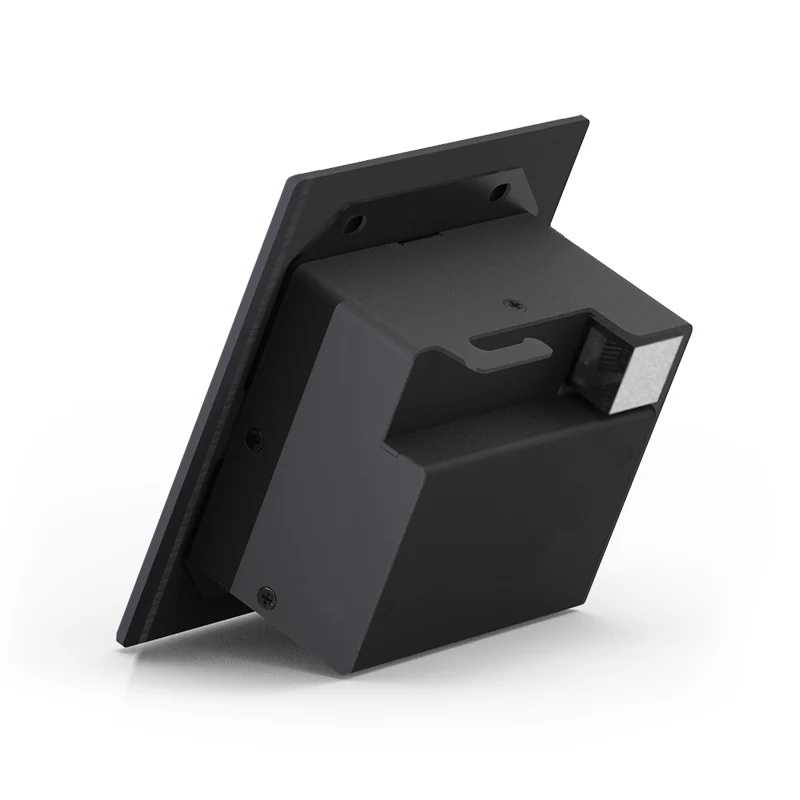

La placa de pared Dante de 2 canales sirve como puente entre las señales de entrada y salida analógicas y los canales Dante, lo que requiere una fuente de alimentación de red Power over Ethernet (PoE) para su funcionamiento. Específicamente, el modelo DP22 admite la integración de dos conjuntos de señales de E/S analógicas balanceadas en un sistema Dante a través de una red de área local (LAN).

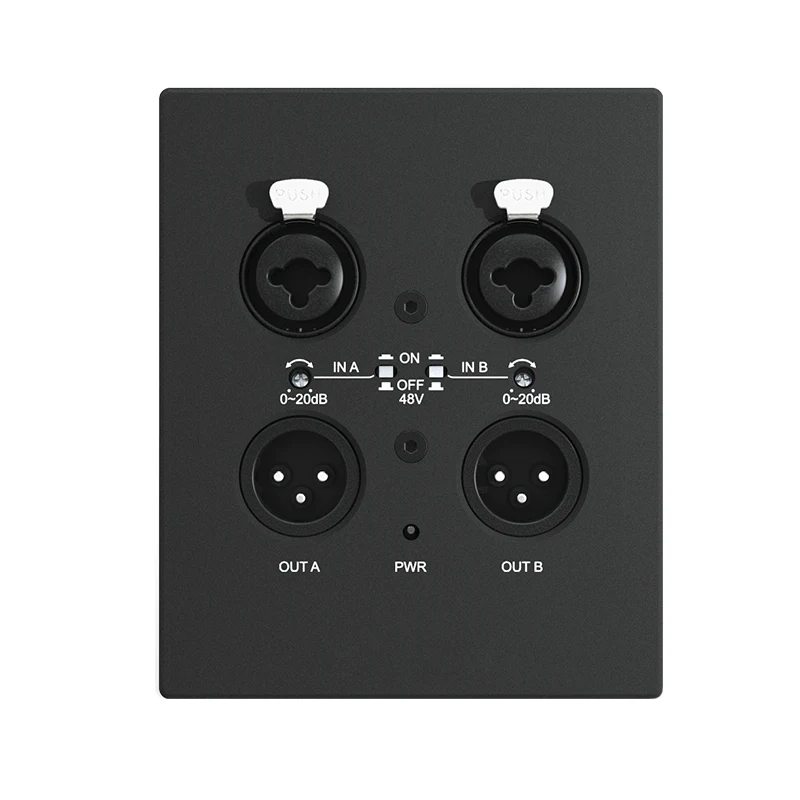

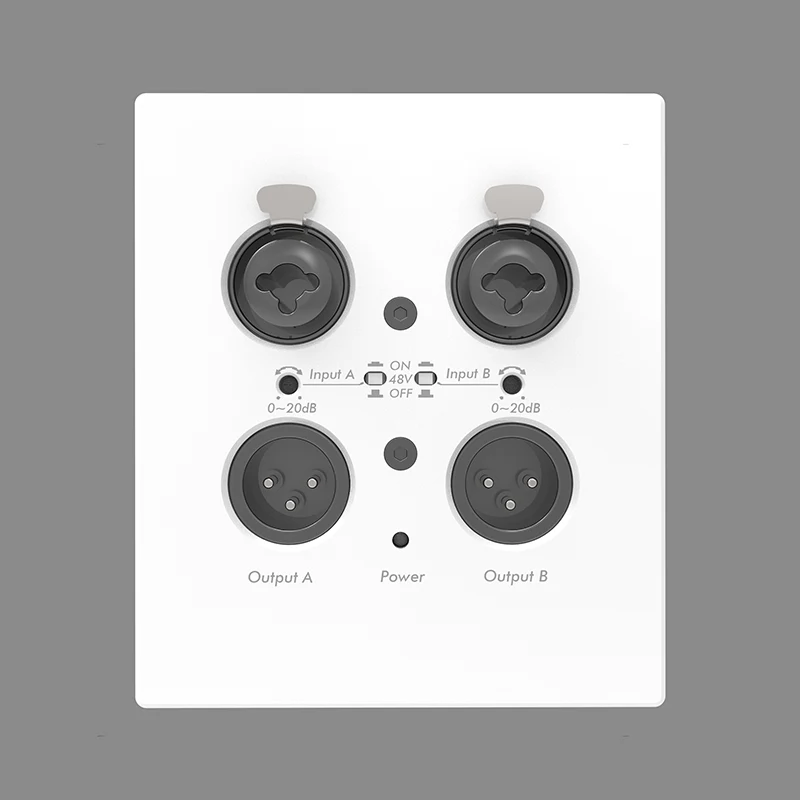

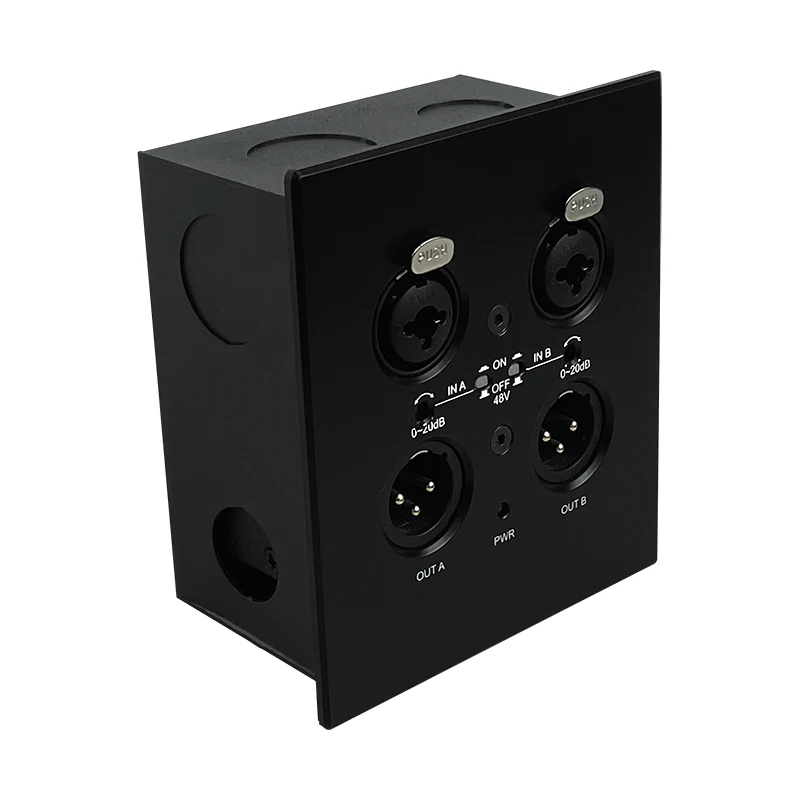

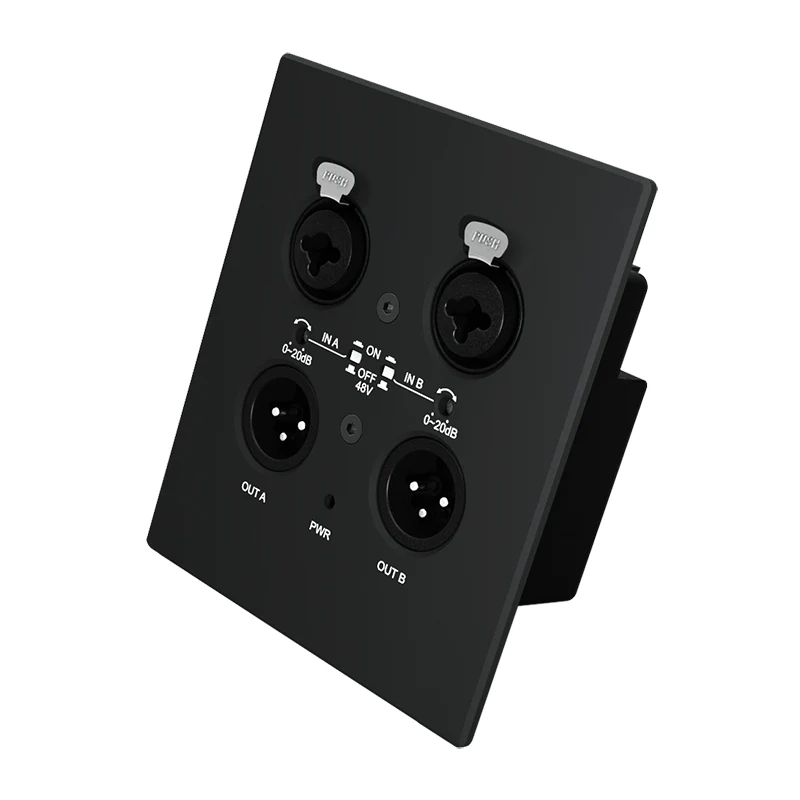

La interfaz de entrada del DP22 cuenta con un conector XLR combinado (dos en uno), que ofrece dos funcionalidades clave: un interruptor de alimentación fantasma y ajuste de ganancia para la señal de entrada. La alimentación fantasma es esencial para alimentar micrófonos de condensador y otros dispositivos activos en sistemas de audio. La función de ajuste de ganancia permite a los usuarios ajustar el nivel de la señal de entrada, asegurando un rendimiento y una calidad de audio óptimos.
En el lado de salida, el DP22 utiliza un conector XLR estándar de 3 pines para entregar una señal analógica balanceada. Las señales balanceadas son menos susceptibles a las interferencias y al ruido, lo que las hace ideales para la transmisión de audio a larga distancia. Esto hace que el DP22 sea adecuado para una amplia gama de aplicaciones de audio, incluido sonido en vivo, grabación de estudio y transmisión.
En resumen, el DP22 es un producto versátil y confiable que facilita la integración perfecta de señales de audio analógicas en redes de audio basadas en Dante. Su compatibilidad con PoE, señales de E/S balanceadas y sus completas interfaces de entrada y salida lo convierten en una excelente opción para los profesionales de la industria del audio.
|
Modelo No. |
DP22 |
|
Nombre del producto |
2 canales Placa de pared Dante |
|
Tasa de muestreo |
48KHz |
|
poder fantasma |
48V |
|
Respuesta de frecuencia |
20-20K Hz, ±0,5dB |
|
THD+N |
≦0,005% @4dBu |
|
Impedancia de entrada (equilibrada) |
20kΩ |
|
Impedancia de salida (equilibrada) |
100Ω |
|
Aislamiento de canales |
100 dB a 1 kHz |
|
Rechazo de modo común |
80dB @80Hz |
|
Entrada de línea máxima |
20dBu |
|
Salida de línea máxima |
11dBu |
|
piso de ruido |
-90dBu |
|
Fuente de alimentación de trabajo |
Fuente de alimentación PoE |
|
Temperatura de funcionamiento |
'-10-50℃ |
|
MIC\LINE, soporte de entrada/salida |
√ |
|
Tamaño |
87*97*46(milímetro) |
|
Peso neto |
0,6 kg |
|
Peso bruto |
0,8 kg |
1) Capacidad de doble canal:
La placa de pared Dante de 2 canales admite dos canales de transmisión de audio, lo que permite el procesamiento simultáneo de dos señales de audio independientes. Esto lo hace adecuado para aplicaciones que requieren audio multicanal, como conferencias, presentaciones en vivo y grabaciones de estudio.
2) Conversión analógica a Dante:
El dispositivo proporciona una conexión de señal entre señales de entrada y salida analógicas y canales Dante. Esto permite que los equipos de audio analógico se integren perfectamente en redes de audio basadas en Dante, lo que permite la distribución y el procesamiento de audio digital.
3)Fuente de alimentación PoE:
La placa de pared Dante de 2 canales requiere una fuente de alimentación de red Power over Ethernet (PoE). Esto elimina la necesidad de cables de alimentación separados, lo que simplifica la instalación y reduce el desorden. PoE también proporciona una fuente de energía confiable y consistente para el dispositivo.
4) Señales de E/S balanceadas:
Las interfaces de entrada y salida de la placa de pared Dante de 2 canales admiten señales de audio balanceadas. Las señales balanceadas son menos susceptibles a interferencias y ruidos, lo que garantiza una transmisión de audio de alta calidad a largas distancias.
5) Interfaz de entrada XLR dos en uno:
La interfaz de entrada cuenta con un conector XLR combinado (dos en uno) que proporciona funciones de interruptor de alimentación fantasma y ajuste de ganancia. La alimentación fantasma es esencial para alimentar micrófonos de condensador y otros dispositivos de audio activos. La función de ajuste de ganancia permite a los usuarios ajustar el nivel de la señal de entrada, asegurando un rendimiento de audio óptimo.
6) Interfaz de salida XLR estándar de 3 pines:
La interfaz de salida utiliza un conector XLR estándar de 3 pines para entregar señales analógicas balanceadas. Esto garantiza la compatibilidad con una amplia gama de equipos y sistemas de audio.
7) Diseño compacto y duradero:
La placa de pared 2CH Dante está diseñada para ser compacta y duradera, lo que la hace adecuada para su instalación en una variedad de entornos. Su construcción robusta garantiza confiabilidad y rendimiento duradero.
8）Facilidad de instalación y uso:
El dispositivo está diseñado para una fácil instalación y uso. Se puede montar en una pared o en un bastidor y su interfaz intuitiva facilita su configuración y funcionamiento.
La placa de pared Dante de 2 canales es un dispositivo de interfaz de audio especializado que ofrece una variedad de características que lo hacen adecuado para diversas aplicaciones de audio. A continuación se muestran algunos escenarios de uso típicos de la placa de pared Dante de 2 canales:
1)Salas de conferencias:
En salas de conferencias, la placa de pared Dante de 2 canales se puede utilizar para conectar micrófonos analógicos y otros equipos de audio a una red de audio basada en Dante. Esto permite una distribución y procesamiento de audio fluidos, lo que garantiza un sonido claro y de calidad profesional para reuniones y presentaciones.
2) Actuaciones en vivo:
Para presentaciones en vivo, el dispositivo se puede utilizar para integrar señales de audio analógicas de instrumentos y micrófonos en una red Dante. Esto permite el procesamiento y distribución de audio digital, proporcionando refuerzo y monitoreo de sonido de alta calidad para artistas y audiencias.
3) Grabaciones de estudio:
En estudios de grabación, la placa de pared Dante de 2 canales se puede utilizar para conectar fuentes de audio analógicas a una estación de trabajo de audio digital (DAW) basada en Dante. Esto permite la grabación, edición y mezcla digital de señales de audio analógicas, proporcionando flexibilidad y procesamiento de audio de alta calidad.
4)Estudios de transmisión y producción:
El dispositivo se puede utilizar en estudios de producción y transmisión para conectar equipos de audio analógicos a redes Dante. Esto permite la distribución y el procesamiento de audio digital para transmisiones de radio y televisión, así como la postproducción de audio para cine y televisión.
5) Instalaciones educativas:
En instalaciones educativas, la placa de pared Dante de 2 canales se puede utilizar para conectar equipos de audio en aulas, salas de conferencias y espacios de actuación. Esto permite una distribución y procesamiento de audio fluidos, mejorando la experiencia de aprendizaje para estudiantes y profesores.
6）Casas de Adoración:
El dispositivo se puede utilizar en lugares de culto para conectar señales de audio analógicas de micrófonos, órganos y otros instrumentos a una red Dante. Esto permite el procesamiento y distribución de audio digital, proporcionando un refuerzo de sonido claro y potente para servicios y eventos religiosos.
7）Instalaciones corporativas y gubernamentales:
En instalaciones corporativas y gubernamentales, la placa de pared Dante de 2 canales se puede utilizar para conectar equipos de audio en salas de reuniones, centros de conferencias y otros espacios. Esto permite una distribución y procesamiento de audio fluidos, lo que garantiza una comunicación y colaboración claras entre el personal y los visitantes.
