MIC de interfaz de Dante

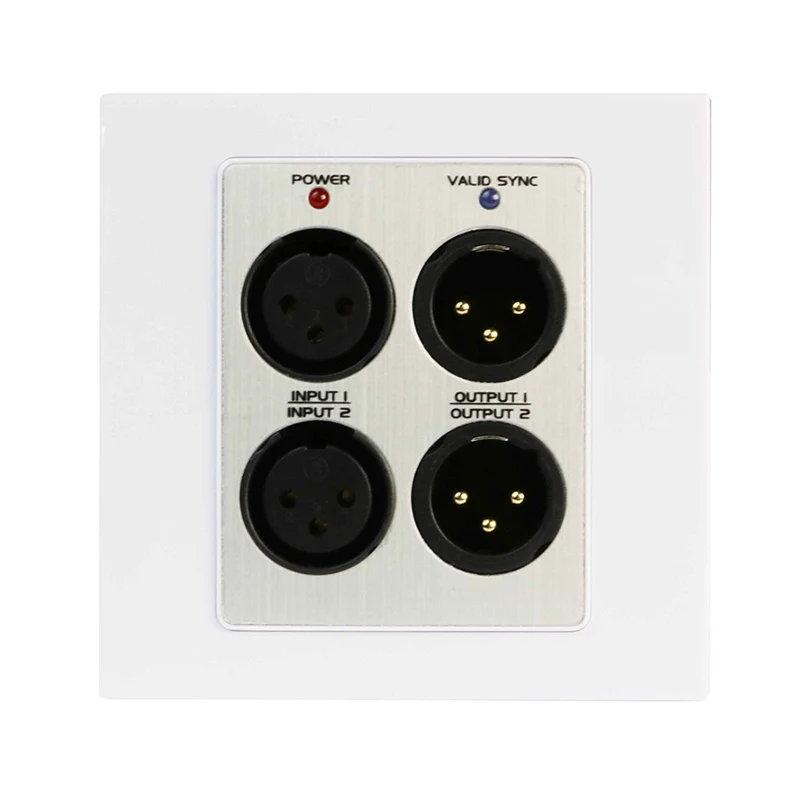

El DWP22X es un panel de interfaz Dante de alto rendimiento que convierte perfectamente dos canales Dante en salidas de audio analógicas y dos entradas de audio analógica en la red Dante. El modelo DWP22X-UA está diseñado para cajas posteriores de doble vía de estilo estadounidense, mientras que el DWP22X-EU está diseñado para cajas de montaje europeas.

Para configurar, simplemente conecte el puerto RJ45 a un interruptor Ethernet usando un cable Cat5, luego use el controlador Dante para enrutar señales de baja latencia hacia y desde otros dispositivos en la misma red Dante. Esto garantiza una transmisión de audio eficiente y confiable en su red.

Dante Interface Panel Mic/Línea 2 Entradas X 2 SALIDAS Características principales:

• Proporciona interfaz Dante para dos entradas / salidas

• Dos canales estándar de audio de micrófono XLR o línea se convierten en Dante Network

• Mic/línea seleccionable en cada entrada

• Ganancia de micrófono/línea ajustable de -20 dB a +20dB para cada canal de entrada

• Potencia fantasma de 48 V conmutable en cada entrada para el micrófono del condensador

• Cada señal de entrada de audio/LED de clip en el panel frontal

• Dos nivel de línea de salida de audio de XLR desde Dante Network

• Dos canales de salida en el panel trasero (correspondiente a dos salidas XLR)

• La alta resolución de 24 bits convierte analógicos a digital y digital a analógico

• Los LED indican el estado de sincronización de potencia y red en el panel frontal

• Impulsado por una fuente de alimentación externa de 24 VCC o POE

• Operación normal con POE habilita el interruptor de red

FHBAVTEC Dante Interfaz Mic/línea 2 Entradas x 2 SOPCIONES Especificación

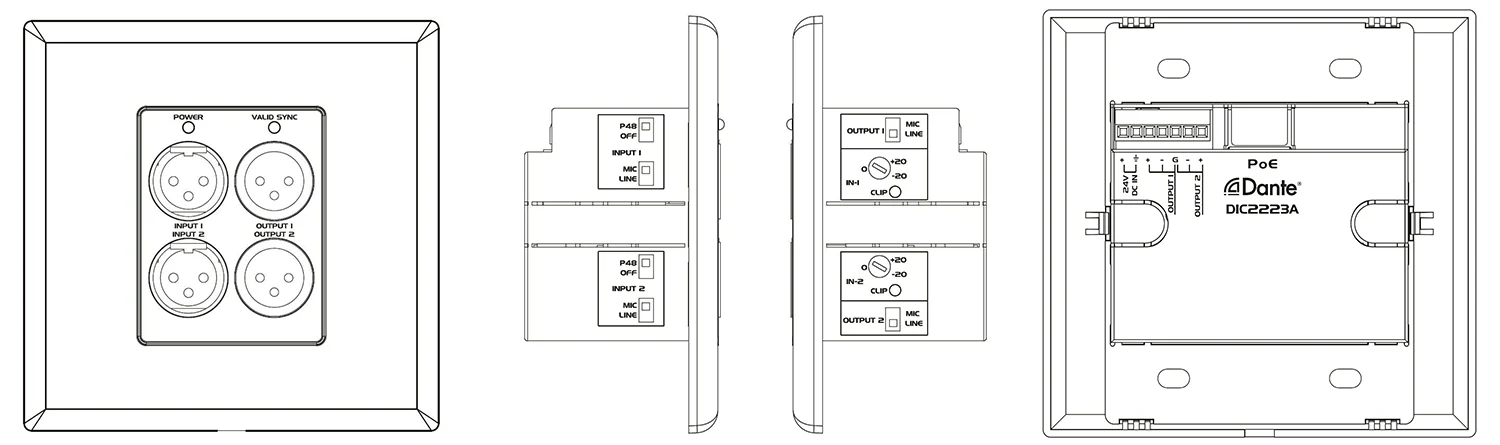

FHBAVTec Dante Interface Panel Mic/línea 2 Entradas X 2 Operación de salidas

1. Dos entradas XLR, aceptan una señal de audio de micrófono o línea.

2. Dos salidas XLR, seleccionables para la señal de audio de micrófono o línea.

3. Indicador LED de potencia.

4. Sync LED indica el estado de la red Dante.

5. Selector de entrada

Línea: acepta una fuente de línea equilibrada o desequilibrada.

MIC: acepta la señal de micrófono dinámico o condensador.

48V: proporciona potencia fantasma de 48V al conectar el micrófono Ondenser.

6. Selector de salida: t las salidas a la línea o al micrófono con un rango de ganancia diferente.

7. Controles de ganancia de entrada: ajuste el nivel de ganancia de la señal de entrada en el canal de entrada ACh.

8. LED de clip de señal en cada canal de entrada

9. Salidas de terminal euro:

Convierte dos canales Dante en salidas de línea analógica. Estas dos salidas son paralelas a las salidas n panel frontal.

10. Puerto RJ45: Uso de CAT5 capaz de conectarse a Dante Network.

Nota: Cuando se usa el interruptor de red habilitado para POE, DWP22X podría ser alimentado y operación desde POE.

11. Potencia: conecte el bloque de terminal DC 24V a 2p o la toma de entrada de CC. Nota: Si DC 24V y POE están presentes para DWP22X, la unidad funcionará desde DC 24V. Y cuando DC 24V se elimina, la alimentación cambiará a POE Power automáticamente.

FHBAVTec Dante Interfaz Mic/línea 2 Entradas X 2 Aplicación

El panel de la interfaz de las salidas de 2ch Dante Interface 2 Mic/Line X 2 es perfecto para aplicaciones de audio profesionales, como salas de conferencias, configuraciones de sonido en vivo, estudios de transmisión y sistemas AV instalados, donde se requiere una conversión confiable de Dante a Analog y analógica a dante en un factor de forma compacto y sin rack. Su diseño montado en la pared permite una integración limpia y eficiente en varios entornos al tiempo que mantiene el rendimiento de audio de alta calidad.
