DB0404 es un cuadro de interfaz Dante de excelente calidad para convertir cuatro canales Dante en salidas de audio analógicas y cuatro entradas de audio analógicas en Dante Network.

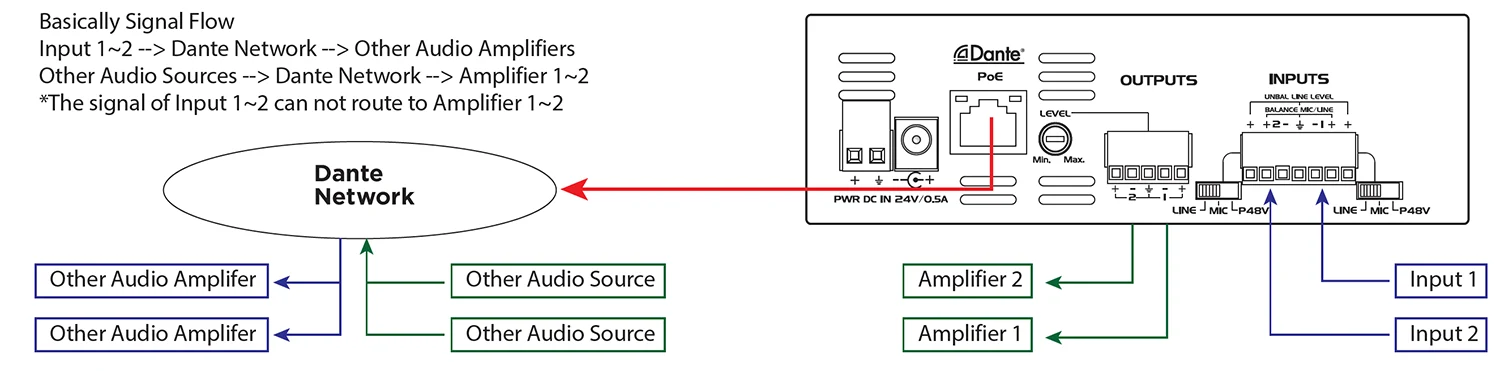

Simplemente use el cable CAT5 para conectar el puerto RJ45 a un interruptor Ethernet y use el "controlador Dante" para enrutar la baja latencia de la señal hacia/desde otros dispositivos que ya se conectaron en la misma red Dante.
Proporciona interfaz Dante para cuatro entradas / salidas
* Cuatro canales de audio de micrófono o línea estándar se convierten a Dante Network
*Mic/línea seleccionable en cada entrada
* Gane el control de cada entrada
*Proporciona potencia fantasma de 48V para cada entrada de micrófono de condensador
*Acepta entradas de señal equilibradas o no balanceadas

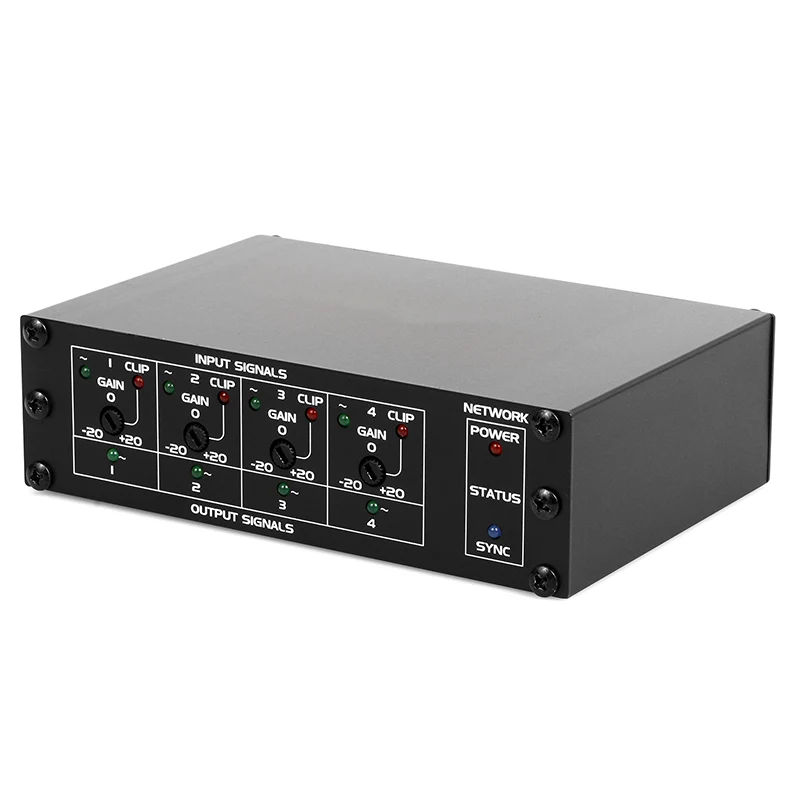

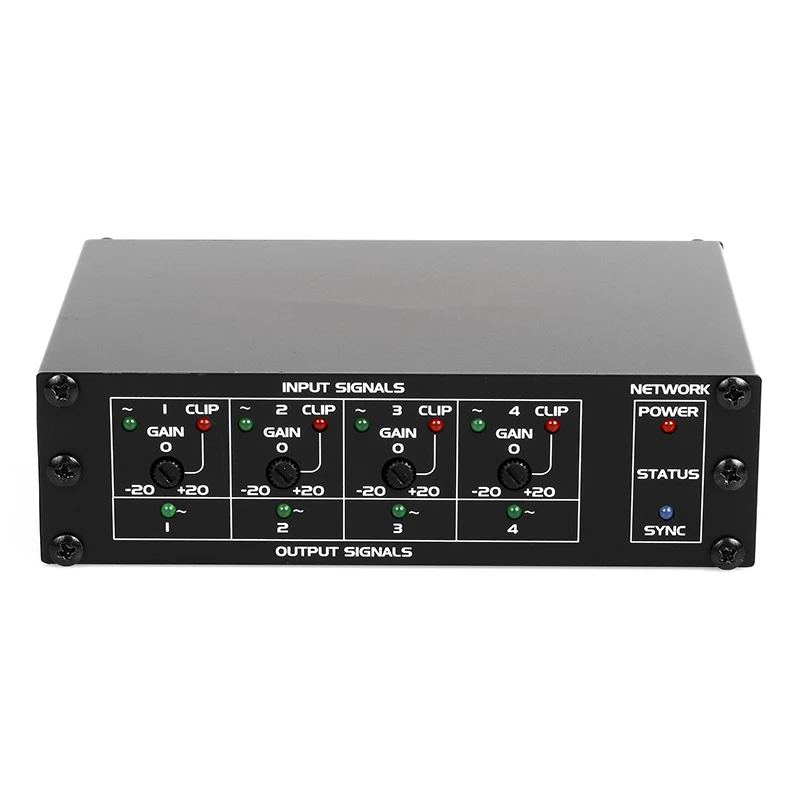

* Cada señal de entrada de audio/LED de clip en el panel frontal
* Cada LED de señal de salida de audio en el panel frontal
* Cuatro nivel de línea de salida de audio equilibrado de Dante Network
*Alta resolución 24 bits convierte analógico a digital y digital a analógico
* Los LED indican el estado de sincronización de potencia y red
* Impulsado por la fuente de alimentación externa de 24 VDC
* Operación normal con POE Habilitar el interruptor de red
|
Salidas de nivel de red de dante a nivel |
|
|
Salidas |
5p Bloque terminal desmontable, equilibrado/no balanceado |
|
Nivel de salida |
-10 DBU nominal |
|
Nivel de salida |
+10 dbu máximo |
|
Voltaje de salida: |
+20DBU (@ 0dB ganancia de salida) |
|
Impedancia de salida |
150 _ equilibrado; 75 _ UNA VALIDADO |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido |
<-75db |
|
Trashíbula |
<85 dB (20 Hz a 20 kHz) |
|
Entradas de micrófono/línea a Dante Network |
|
|
Entradas de micrófono |
|
|
Entradas |
7 pin terminal euro, equilibrado |
|
Ganar |
Micrófono del condensador: 40 dB |
|
Micrófono dinámico |
60 dB |
|
Nivel de entrada para +4 DBU |
-36 DBU (condensador) |
|
|
-56 DBU (dinámica) |
|
|
-36 DBU (máximo) |
|
Impedancia de entrada |
40 __ |
|
Poder fantasma |
48 V |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido por debajo de +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz a 120 Hz) |
|
Pisoteo |
<70 dB (20 Hz a 20 kHz) |
|
Entradas de línea |
|
|
Entradas |
7 pin terminal euro, equilibrado |
|
Nivel de entrada para +4 DBU |
+4 DBU (equilibrado); -10 dbv (desequilibrado) |
|
Impedancia de entrada |
> 40 _ |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido por debajo de +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz a 120 Hz) |
|
Pisoteo |
<75 dB (1 kHz, cualquier línea a cualquier canal de micrófono), |
|
|
<70 dB (20 Hz a 20 kHz) |
|
Cabezal por encima de +4 DBU |
> 18 dB |
|
Canal dante |
|
|
Transmisores/receptores |
2/2 |
|
Tasa de transmisión |
100 Mbps |
|
Resolución |
16/24/32 bit |
|
Tasa de muestreo |
44.1 kHz, 48 kHz. |
|
Interfaz Dante |
RJ45 Jack |
|
Conexiones de encendido |
2 pin terminal euro, gato de potencia |
|
Requisito de energía |
24 VDC @ 180 mA más cargas fantasmas conectadas, o Poe |
|
Dimensiones |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Peso |
0,7 kgs |

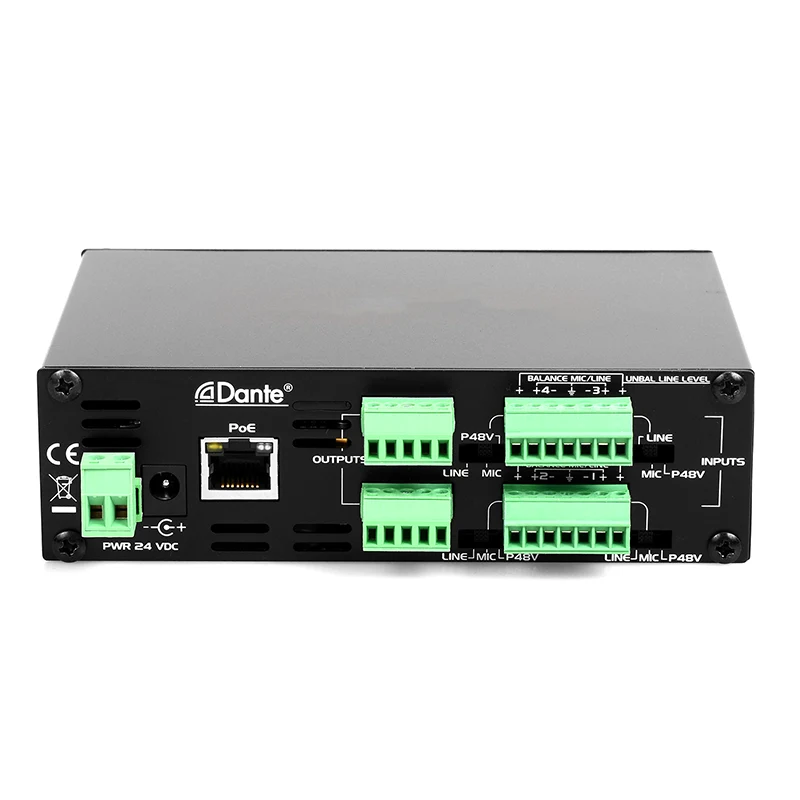

1. Volumen de línea: control de ganancia para el nivel de salida.
2. Entrada del terminal del euro: reciba la señal de audio a la red Dante.
3. Puerto RJ-45: usando el cable Cat5 para conectarse a la red Dante.
Nota: El conmutador Ethernet debe tener una fuente de alimentación POE.
4. LED de sincronización: indica el estado de la red Dante.
La interfaz Dante 4ch 4mic/Line Entradas x 4Outputs es una interfaz de audio profesional basada en el protocolo de red Dante, que admite 4 entradas de micrófono/línea y 4 salidas. Su ventaja central es transmitir señales de audio de alta calidad y baja latencia a través de redes IP, que es adecuada para escenarios que requieren cableado flexible, transmisión remota o integración de audio multicanal.
1. Live Sound: Distributed Stage Box: Coloque la interfaz cerca de la etapa y transmita múltiples señales de micrófono/instrumento (como tambores, voces) al mezclador a largo plazo a través de la red Dante para evitar la interferencia de cables analógicos largos.
Monitoreo de la zona múltiple: 4 salidas pueden enviar diferentes señales mixtas a los altavoces del monitor de escenario o los sistemas de devolución de oídos para satisfacer las necesidades de monitoreo personalizadas de los músicos.
2. Producción de transmisión/transmisión: sala de producción remota: en el estudio o estadio deportivo, 4 micrófonos de entrevista o audio de comentaristas se transmiten a la sala de control en tiempo real a través de la red Dante, y el extremo de salida se puede conectar a un dispositivo de grabación o un codificador en vivo.
Copia de seguridad redundante: el diseño de puerto de red dual de Dante admite el cambio de red activa y en espera para garantizar la confiabilidad a nivel de transmisión.
3. La interfaz Dante 4ch 4mic/línea Entradas x 4Outputs también se puede usar en el sistema de conferencias de sonido: en grandes salas de conferencias, la interfaz de entrada conecta múltiples micrófonos de escritorio o micrófonos de cuello de cisne, el extremo de salida impulsa el altavoz del techo y la señal se enruta de manera flexible a través del software del controlador Dante.
4. Los lugares de educación son adecuados: el micrófono del profesor y las señales de preguntas y respuestas de los estudiantes en el aula se pueden transmitir a la sala de control central a través de la red, y el extremo de salida está conectado al sistema de grabación y transmisión o transmisión de campus.
