DB0202 es una excelente calidad de entrada de línea Multi 2 salidas para convertir dos canales Dante en salidas de audio analógicas y dos entradas de audio analógicas en Dante Network.
Simplemente use el cable CAT5 para conectar el puerto RJ45 a un interruptor Ethernet, y usar el "controlador Dante" para enrutar la baja latencia de la señal hacia/desde otros dispositivos que ya están conectados en la misma red Dante. Úselo junto con nuestro Dante DSP, Micrófono Dante, altavoz Dante.
* Proporciona la interfaz Dante para dos entradas / salidas
* Dos canales de audio de micrófono o línea estándar se convierten a Dante Network
* Mic/línea seleccionable en cada entrada
*Gane el control de cada entrada
* Gane el control en los canales de salida
* Proporciona potencia fantasma de 48V para cada entrada de micrófono de condensador
* Acepta entradas de señal equilibradas o no balanceadas

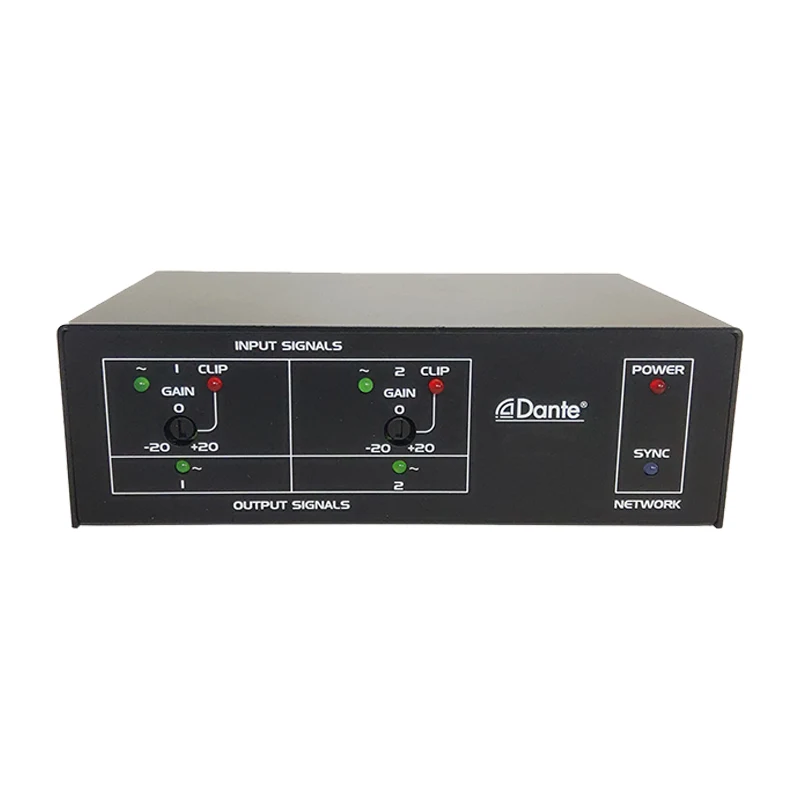

* Cada señal de entrada de audio/LED de clip en el panel frontal
* Cada LED de señal de salida de audio en el panel frontal
* Dos nivel de línea de salida de audio equilibrado de Dante Network
* Alta resolución 24 bits convierte analógico a digital y digital a analógico
* Los LED indican el estado de sincronización de potencia y red
* Impulsado por la fuente de alimentación externa de 24 VDC
* Operación normal con POE Habilitar el interruptor de red
|
Salidas de nivel de red de dante a nivel |
|
|
Salidas |
5p Bloque terminal desmontable, equilibrado/no balanceado |
|
Nivel de salida |
-10 DBU nominal |
|
Nivel de salida |
+10 dbu máximo |
|
Voltaje de salida: |
+20DBU (@ 0dB ganancia de salida) |
|
Impedancia de salida |
150 _ equilibrado; 75 _ UNA VALIDADO |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido |
<-75db |
|
Trashíbula |
<85 dB (20 Hz a 20 kHz) |
|
Entradas de micrófono/línea a Dante Network |
|
|
Entradas de micrófono |
|
|
Entradas |
7 pin terminal euro, equilibrado |
|
Ganar |
Micrófono del condensador: 40 dB |
|
Micrófono dinámico |
60 dB |
|
Nivel de entrada para +4 DBU |
-36 DBU (condensador) |
|
|
-56 DBU (dinámica) |
|
|
-36 DBU (máximo) |
|
Impedancia de entrada |
40 __ |
|
Poder fantasma |
48 V |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido por debajo de +4 dbu |
<-70 dB |
|
CMRR |
> 70 dB (50 Hz a 120 Hz) |
|
Pisoteo |
<70 dB (20 Hz a 20 kHz) |
|
Entradas de línea |
|
|
Entradas |
7 pin terminal euro, equilibrado |
|
Nivel de entrada para +4 DBU |
+4 DBU (equilibrado); -10 dbv (desequilibrado) |
|
Impedancia de entrada |
> 40 _ |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido por debajo de +4 dbu |
<-75 dB |
|
CMRR |
> 60 dB (50 Hz a 120 Hz) |
|
Pisoteo |
<75 dB (1 kHz, cualquier línea a cualquier canal de micrófono), |
|
|
<70 dB (20 Hz a 20 kHz) |
|
Cabezal por encima de +4 DBU |
> 18 dB |
|
Canal dante |
|
|
Transmisores/receptores |
2/2 |
|
Tasa de transmisión |
100 Mbps |
|
Resolución |
16/24/32 bit |
|
Tasa de muestreo |
44.1 kHz, 48 kHz. |
|
Interfaz Dante |
RJ45 Jack |
|
Conexiones de encendido |
2 pin terminal euro, gato de potencia |
|
Requisito de energía |
24 VDC @ 180 mA más cargas fantasmas conectadas, o Poe |
|
Dimensiones |
143 mm (w) × 45 mm (h) × 93 mm (d) |
|
Peso |
0,7 kgs |

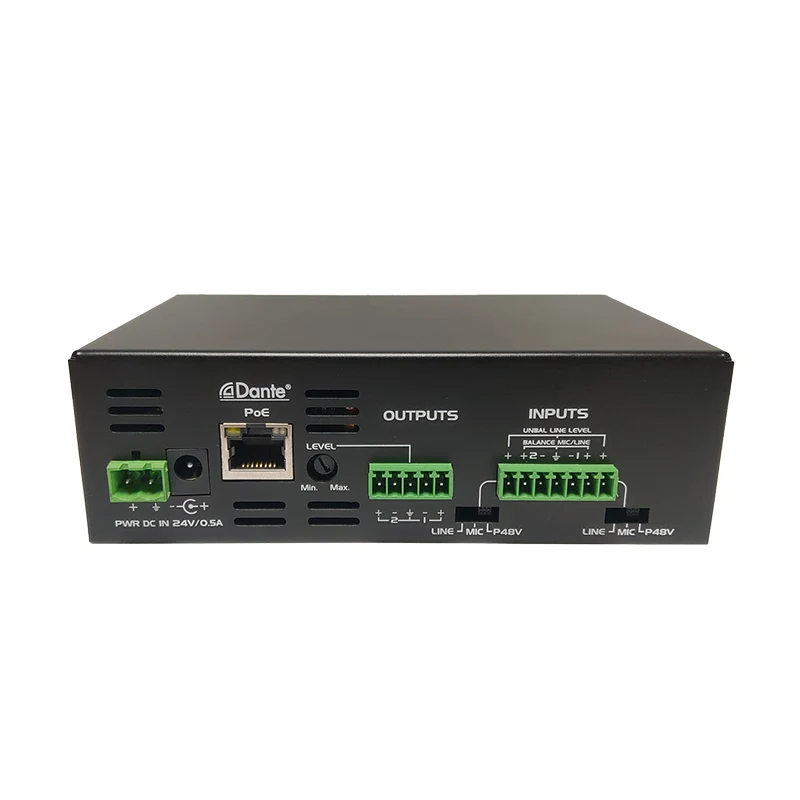

1. Volumen de línea: control de ganancia para el nivel de salida.
2. Entrada del terminal del euro: reciba la señal de audio a la red Dante.
3. Puerto RJ-45: usando el cable Cat5 para conectarse a la red Dante.
Nota: El conmutador Ethernet debe tener una fuente de alimentación POE.
4. LED de sincronización: indica el estado de la red Dante.

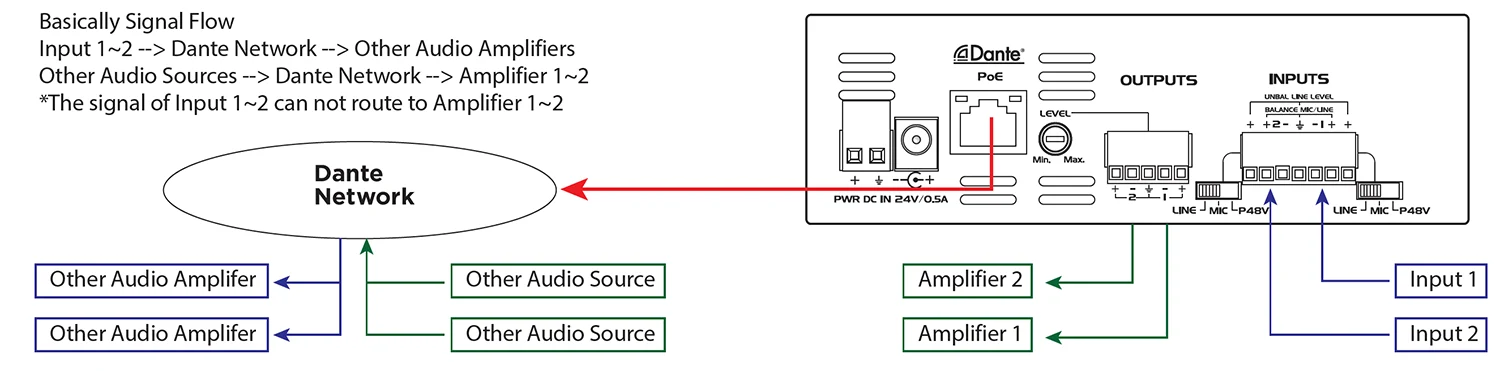

La interfaz Dante 2 de 2ch Entradas de micrófono/línea X 2 puede usar en el sistema de conferencias AV corporativas.
Ventajas: puede una integración perfecta con las redes Dante AV existentes y elimina el cableado analógico para las ejecuciones de señal de larga distancia.
