DWP22L es un panel de interfaz Dante de excelente calidad para convertir dos canales Dante en salidas de audio analógicas y dos entradas de audio analógicas en Dante Network. DWP22L-US diseñado para encajar con la caja de doble vibrante de estilo de EE. UU. DWP22L-EU diseñado para caber con la caja de montaje europeo.
Las entradas DAP22L Dante Interface Mic/Line 2 Sutens Multi 2 simplemente use el cable Cat5 para conectar el puerto RJ45 a un interruptor Ethernet, y utilizando el "controlador Dante" para enrutar la baja latencia de la señal hacia/desde otros dispositivos que ya se conectaron en la misma red Dante.

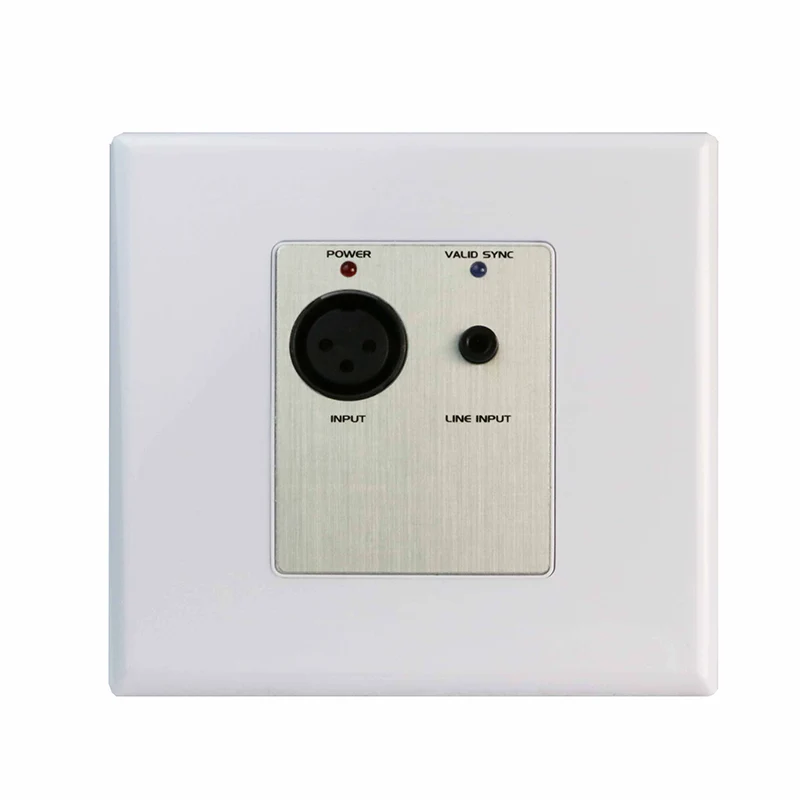

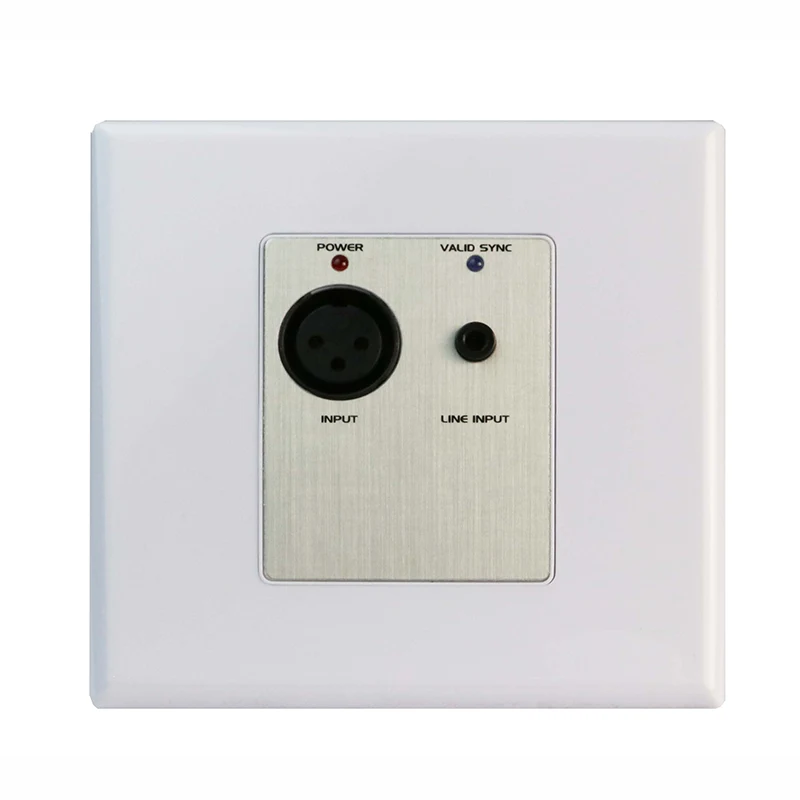

Una entrada de Mic/línea XLR y una entrada mini-Jack en el panel frontal
La entrada mini-jack se suma a la señal mono
Convierte las señales de audio de micrófono o línea en Dante Network
Mic/línea se puede seleccionar para la entrada XLR
Potencia fantasma de 48 V conmutable para la entrada MIC XLR
Ganancia de micrófono/línea ajustable de -20 dB a +20dB para cada canal de entrada
Dos salidas de señal de audio de la red Dante en el panel trasero
Cada señal de entrada de audio/clip LED en el panel lateral
Alta resolución 24 bits convierte analógico a digital y digital a analógico
Los LED indican el estado de sincronización de potencia y red en el panel lateral
Alimentación sobre Ethernet (POE) o fuente de alimentación de 24 VDC
Proporciona una alta calidad de preamplificador para micrófonos
Excelente calidad de audio con bajo ruido
|
Entradas de micrófono/línea a Dante Network |
|
|
Aporte: |
XLR (HEMBRA), STEREO MINI-JACK (L, R) |
|
Rango de ganancia |
-20 ~ +20 |
|
Impedancia de entrada |
> 2.5k_ (micrófono xlr),> 5k_ (línea xlr),> 50k_ (mini-jack) |
|
Poder fantasma |
48 V conmutable |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
<0.1% |
|
Ruido por debajo de +4 dbu |
<-70 dB |
|
CMRR |
> 65 dB (50 Hz a 120 Hz) |
|
Dante red a salidas de línea |
|
|
Salidas |
5P, Bloque terminal desmontable, equilibrado/desequilibrado (salida 1/2) |
|
Nivel de salida |
-10 DBU nominal (línea) |
|
Nivel de salida |
+10 dbu máximo |
|
Voltaje de salida |
+20DBU (@ 0dB ganancia de salida) |
|
Impedancia de salida |
150_balanced; 75_Unbalanced |
|
Respuesta de frecuencia |
20 Hz a 20 kHz (± 0.5 dB) |
|
THD+N |
T <0.1% |
|
Ruido |
<-80db |
|
Pisoteo |
<85 dB (20 Hz a 20 kHz |
|
Canal dante |
|
|
Transmisores/receptores |
2/2 |
|
Tasa de transmisión |
100 Mbps |
|
Resolución |
16/24/32 bit |
|
Tasa de muestreo |
44.1 kHz, 48 kHz. |
|
Interfaz Dante |
RJ45 Jack |
|
Conexiones de encendido |
2 pin terminal de euro |
|
Requisito de energía |
24 VDC @ 180 mA más cargas fantasmas conectadas, o Poe |
|
Dimensión |
116 mm (w) × 114.5 mm (h) × 53.1 mm (d)-DWP22L-US 87 mm (W) × 875 mm (H) × 53.1 mm (d)-DWP22L-EU |
|
Peso: 0.36 kgs-DWP22L-US |
Peso: 0.36 kgs-DWP22L-US 0.28 kgs-DWP22L-EU |
1. XLR Entrada, Aceptar una señal de audio de micrófono o línea.
2. 3.5 mm Mini Jack Entrada, acepta una señal de audio de línea.
3. Indicador LED de potencia.
4. Sync LED indica el estado de la red Dante
5. XLR Selector de entrada
Línea: acepta una fuente de línea equilibrada o desequilibrada.
MIC: acepta la señal de micrófono dinámico o condensador.
P48V: proporciona potencia fantasma de 48V al conectar el micrófono del condensador.
6. Control de ganancia de entrada: ajuste el nivel de ganancia de la señal de entrada en cada canal de entrada.
7. LED de clip de señal en cada canal de entrada.
8. Salidas del Euro Terminal: Convierte dos canales Dante en salidas de línea analógica.
9. Puerto RJ45: usando el cable Cat5 para conectarse a la red Dante.
Nota: Cuando se usa el interruptor de red habilitado para POE, DWP22L podría ser alimentado y operación desde POE.
10. Potencia: conecte el bloque de terminal DC 24V a 2p o la toma de entrada de CC.
Nota: Si DC 24V y POE están presentes para DWP22L, la unidad funcionará desde DC 24V. Y cuando DC 24V se elimina, la alimentación cambiará a POE Power automáticamente.
El panel de la interfaz de las salidas de 2ch Dante Interface 2 Mic/Line X 2 es perfecto para aplicaciones de audio profesionales, como salas de conferencias, configuraciones de sonido en vivo, estudios de transmisión y sistemas AV instalados, donde se requiere una conversión confiable de Dante a Analog y analógica a dante en un factor de forma compacto y sin rack. Su diseño montado en la pared permite una integración limpia y eficiente en varios entornos al tiempo que mantiene el rendimiento de audio de alta calidad.
