Este compacto convertidor Dante XLR analógico de 2 canales utiliza la plataforma Dante® Ultimo 2x2, uniendo sin problemas los dispositivos de audio analógicos tradicionales a una red digital Dante®. Diseñado como una placa de pared estándar de EE. UU. de 2 GANG, proporciona una integración flexible para sistemas de audio modernos y heredados.
Entrada analógica: Sensibilidad ajustable con control de precisión de 5 niveles para una adaptación óptima de la señal.
Salida analógica: ganancia de salida configurable con ajuste de 5 niveles para una distribución equilibrada.
Opciones de alimentación dual: admite alimentación local de 12 V CC o PoE (alimentación a través de Ethernet) para una instalación optimizada.
Compatibilidad Plug-and-Play Dante®: certificado para redes de audio confiables y de baja latencia.
Sonido en vivo
Radifusión
Grabación de estudio con perfecta integración de Dante
Sala de conferencias
2 entradas + 2 salidas (entrada Dante® y salida Dante®)
Audio analógico XLR balanceado/no balanceado
MIC Phantom 48V Encendido y apagado mediante botón físico
Sensibilidad de entrada y control de ganancia de salida para ajustar a diferentes niveles de MIC/XLR
La frecuencia de muestreo de audio Dante® admite 44,1/48/88,2/96 KHz@24 bits
Latencia del dispositivo Dante® configurable (admite 1, 2 o 5 ms configurables mediante el controlador Dante®)
Admite transporte de audio AES67 RTP
PoE y opciones de energía local
Diseño de placa frontal estándar de 2 GANG UE/Reino Unido
① Convertidor XLR a Dante® analógico 1x, 2x entradas y 2x salidas
② 1 conector Phoenix de 2 pines-3,5 mm (macho)
③ 1 × Manual de usuario
|
No. |
Nombre |
Descripción de la función |
|
1 |
EN 1/2 Botón de 48 V y LED retroiluminado |
Presione el botón para encender la alimentación fantasma de 48 V del canal de entrada de audio MIC 1/2, luego se enciende el LED retroiluminado correspondiente. |
|
2 |
LED de identificación (verde) |
Se ilumina para ayudar en la identificación del dispositivo a través del Controlador Dante. |
|
3 |
Energía (verde) |
▪ Luz encendida: El dispositivo está encendido por PoE o local Suministro de 12 VCC. ▪ Luz apagada: El dispositivo está apagado. |
|
4 |
Puertos de entrada de audio |
Puerto de entrada de audio analógico XLR balanceado/no balanceado 1/2, conectado a dispositivos de fuente de audio analógico MIC/LINE. |
|
5 |
Puertos de salida de audio |
Puerto de salida de audio analógico XLR balanceado/no balanceado 1/2, conectado a dispositivos de fuente de audio analógico. |
|
6 |
Perilla Audio IN 1/2 |
La perilla de ajuste de sensibilidad de 5 niveles para el canal de entrada de audio analógico 1/2. Las flechas de la perilla indican: 1. +24dBu, 2. + 4dBu, 3. 0dBu, 4. -10dBv, 5. -28dBv. |
|
7 |
Perilla AudioOUT 1/2 |
La perilla de ajuste de ganancia de 5 niveles para el canal de salida de audio analógico 1/2. Las flechas de las perillas indican: 1. +18dBu, 2. + 4dBu, 3. 0dBu, 4. 0dBv, 5. -10dBv. |
|
No. |
Nombre |
Descripción de la función |
|
1 |
DANTE (PoE) puerto |
Puerto de entrada/salida de audio digital Dante® de 100M, conectado al conmutador de red a través de la línea RJ45, compatible con fuente de alimentación PD. El LED de ENLACE verde siempre está encendido después de una conexión normal. El LED amarillo de DATOS parpadea cuando hay transmisión de datos. |
|
2 |
Puerto de entrada de CC |
Puerto de entrada de alimentación de 12 VCC/500 mA. El dispositivo se puede alimentar mediante dos métodos: ▪ Fuente de alimentación local 12VDC/500mA. ▪ PoE desde el conmutador de red. El dispositivo actúa como PD modo. |
|

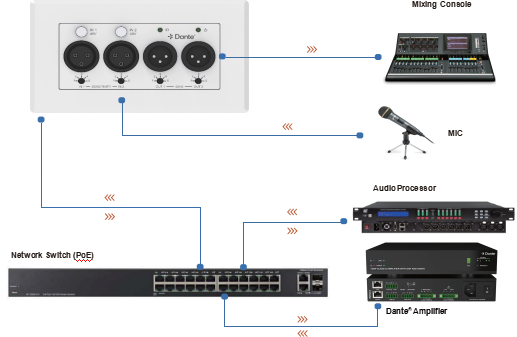

Conexión |
|||||
|
|

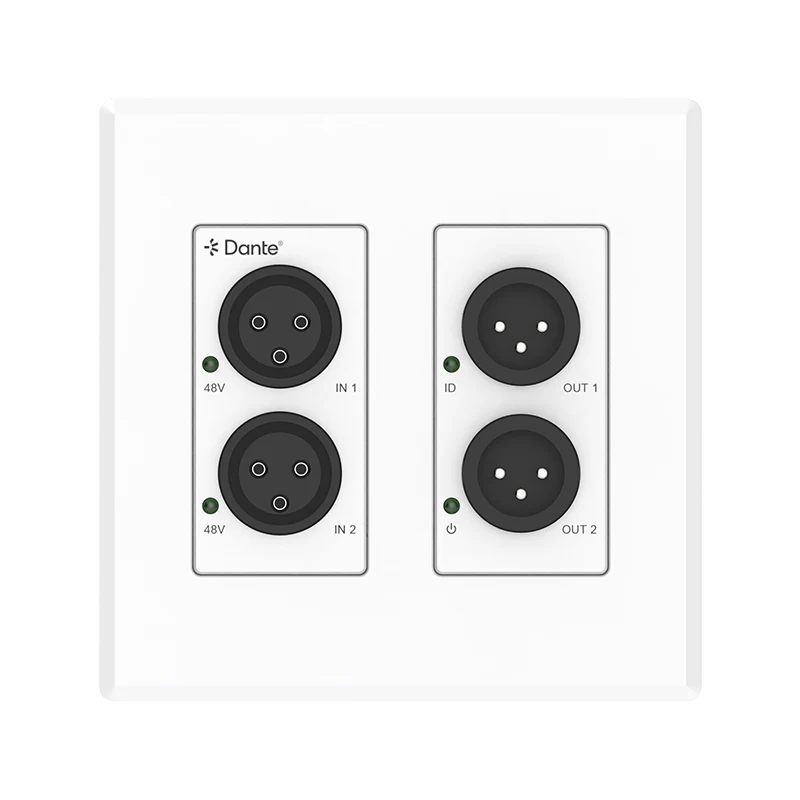

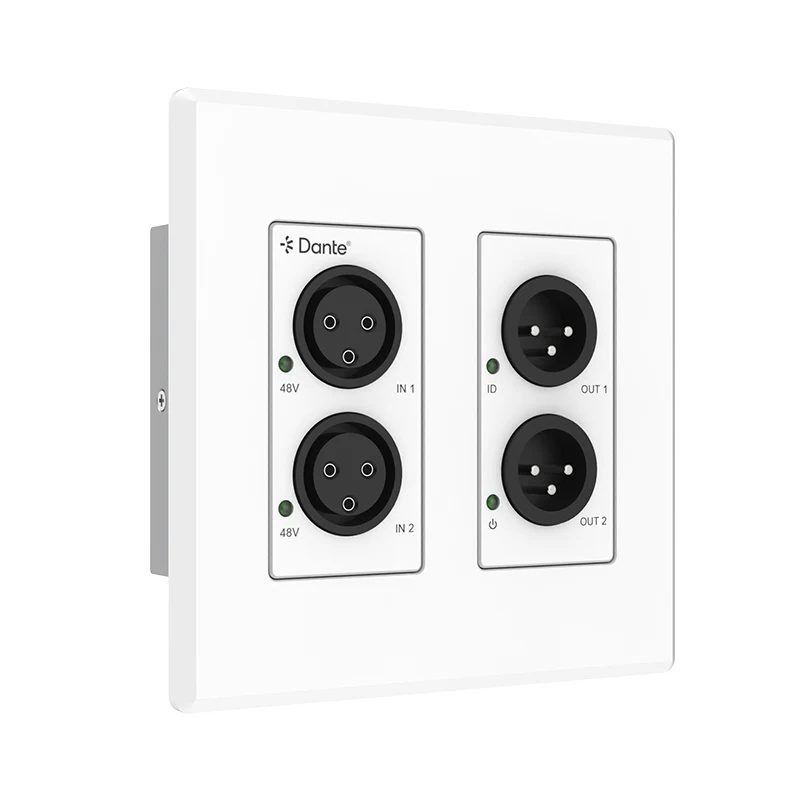

Panel frontal |
1 LED de encendido [Color verde] 1 LED de identificación [Color verde] 2x Botón MIC Phantom Power 48V con LED retroiluminado [Color Verde] 2 entradas de audio [XLR de 3 pines, hembra] [Audio LINE, conexión balanceada/no balanceada, nivel máximo de entrada 24 dBu] [Audio MIC, conexión balanceada/no balanceada, nivel máximo de entrada 50 mVRMS, alimentación fantasma de 48 V] 2 salidas de audio [XLR de 3 pines, macho, audio analógico, conexión balanceada/no balanceada, nivel máximo de salida 18 dBu] |
|||
|
|

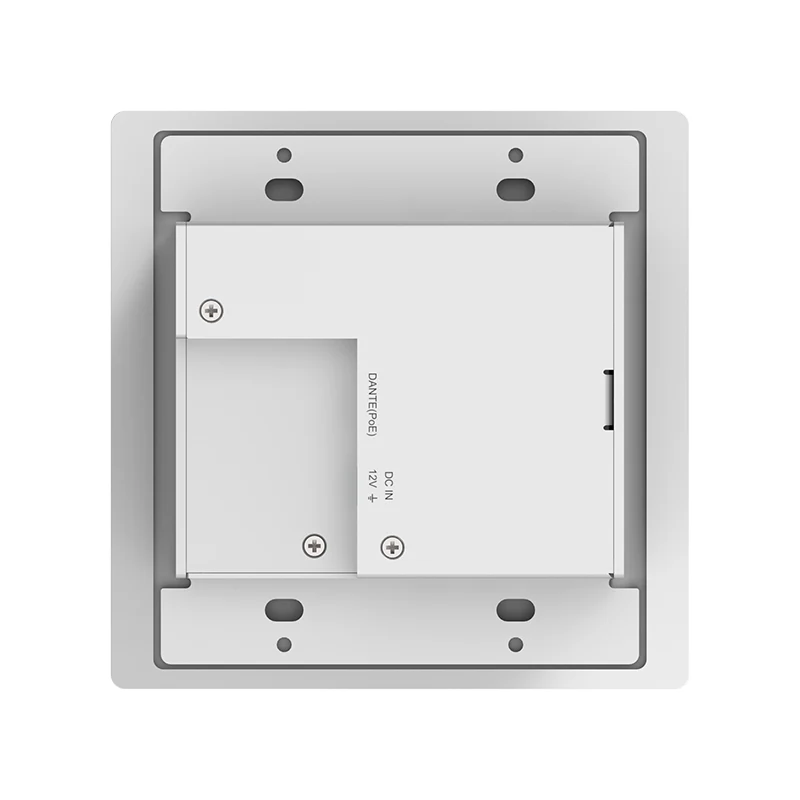

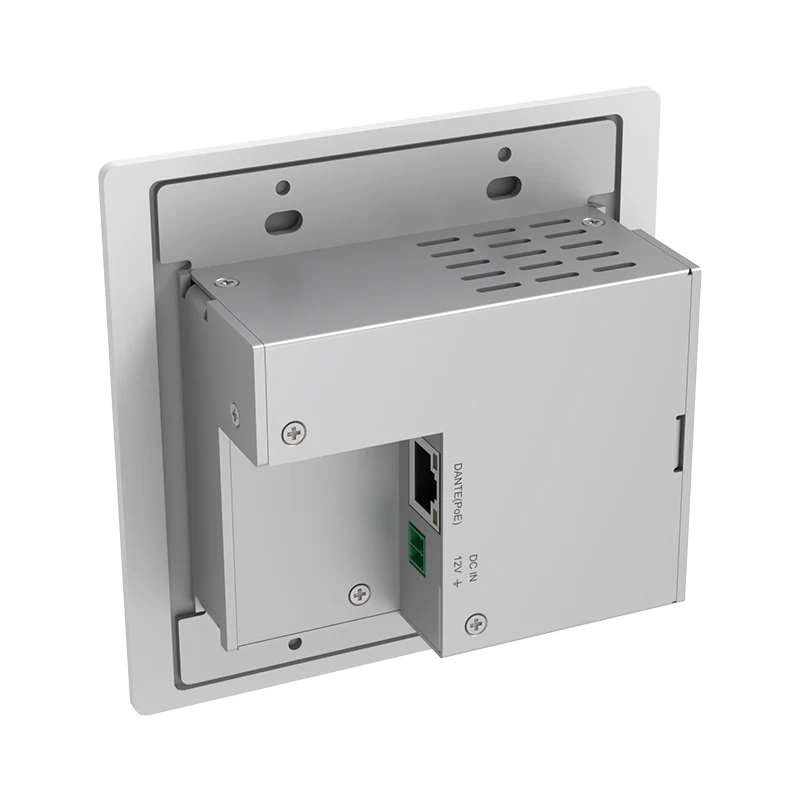

Panel trasero |
1x DANTE [conector RJ45, PoE] [entrada/salida de audio digital, PCM 2CH 44,1K-96KHz 16/24Bit] 1x CC/12 V [conector Phoenix de 2 pines-3,5 mm] [12 V CC/ 500 mA] |
|||
|
|
Mecánico |
||||
|
|
Alojamiento |
Panel de aluminio + chasis de hierro |
|||
|
|
Color |
Panel blanco + chasis plateado |
|||
|
|
Dimensiones |
Placa de pared: 136 mm [W] x 75 mm [H] x 40,7 mm [D] Placa frontal: 146 mm [W] x 85 mm [H] x 5 mm [D] |
|||
|
|
Peso |
Sin placa frontal: 275 g Con placa frontal: 347 g |
|||
|
|
Fuente de alimentación |
1. PoE/PD (Clase 1 IEEE 802.3af) 2. DC 12V (para el caso de que el Switch no sea compatible con PoE) |
|||
|
|
Consumo de energía |
3,6 W (máx.) |
|||
|
|
Temperatura de funcionamiento |
32°F ~ 104°F / 0°C ~ 40°C |
|||
|
|
Temperatura de almacenamiento |
-4 °F ~ 140 °F / -20 °C ~ 60 °C |
|||
|
|
Humedad de funcionamiento |
20% ~ 80% (humedad relativa, sin condensación) |
|||
|
|
Humedad de almacenamiento |
10% ~ 90% (humedad relativa, sin condensación) |
|||
|
Técnico |
|
||||
|
Modelo No. |
DPX22-EE.UU. |
|
|||
|
Nombre |
Convertidor Dante XLR analógico de 2 canales |
|
|||
|
Ancho de banda de la red |
100M |
|
|||
|
Método de control |
Controlador Dante® |
|
|||
|
Latencia de audio |
Latencia configurable del dispositivo Dante® (Admite 1, 2 o 5 ms configurables mediante el controlador Dante®) |
|
|||
|
Formatos de audio |
DANTE [Entrada/salida de audio digital, PCM 2CH 44.1K-96KHz 16/24Bit] LINE In [audio analógico, conexión balanceada/no balanceada, nivel máximo de entrada 24dBu] Entrada MIC [audio analógico, conexión balanceada/no balanceada, nivel máximo de entrada 50 mVRMS] Salida LINE [audio analógico, conexión balanceada/no balanceada, nivel máximo de salida 18dBu] |
|
|||
|
Parámetros de audio |
Impedancia de salida |
300 ohmios |
|
||
|
|
Nivel de salida (máximo) |
18 dBu (máximo) |
|
||
|
|
Respuesta de frecuencia |
20 Hz a 20 kHz (-/+0,5 dB) |
|
||
|
|
Rango dinámico |
> 90dB@0dBu, 1kHzA ponderado |
|
||
|
|
Relación S/N de audio |
> 90dB@0dBu, 1kHzA ponderado |
|
||
|
|
Audio THD+N |
< 0,015 % a +4 dBu, 1 KHz |
|
||
|
Distancia de transmisión |
328 pies/100 m (CAT6/6A/7) |
|
|||
|
Protección ESD |
IEC 61000-4-2: ±8kV (descarga de espacio de aire) y ±4kV (descarga de contacto) |
|
|||
①Garantía:
Todos nuestros productos han sido probados antes del envío;
Podemos proporcionar un convertidor Dante de entrada de línea de 2 canales con 1 año de garantía. (Después del período de garantía de calidad, comenzó a cobrar la tarifa de servicio de mantenimiento adecuada).
②Entrega:
Pedido de muestra: o el pedido de muestra, podemos enviar durante 1-3 días
Pedido al por mayor: depende de la cantidad, normalmente es de 10 a 15 días.
③Envío:
Todos nuestros productos se enviarán por Fedex/DHL/UPS/TNT o transporte marítimo. También podemos enviar a su agente en China.
P1: ¿Ofrecen servicio OEM y ODM?
R: Sí, podemos proporcionar soluciones OEM u ODM según los requisitos del cliente.
P2. Si la cantidad es menor que la cantidad mínima, ¿puedo pedirlo?
A2. Por supuesto, puede solicitar muestras para pruebas e inspección de calidad. Prestamos más atención al pedido de muestras.
P3: ¿Cuál es el estándar de calidad de sus productos?
A3: Nuestros productos han aprobado certificados CE, ROHS, FCC.
P4: ¿Qué lugar utilizará equipos FHBAudio?
Nuestros productos se utilizan ampliamente en diversos sectores, incluidas conferencias internacionales, organizaciones gubernamentales, instituciones bancarias, centros religiosos como iglesias, aeropuertos, órganos parlamentarios, instituciones educativas, hoteles y salas de conferencias corporativas privadas, entre otros. Esta diversa gama de aplicaciones resalta la versatilidad y confiabilidad de nuestras ofertas, lo que las convierte en una opción confiable para una amplia gama de clientes e industrias.
P5: ¿Cuáles son los beneficios del audio Dante?
R5: Dante audio ofrece una solución optimizada y eficiente para transmitir audio de alta calidad a través de redes Ethernet estándar. Al aprovechar la tecnología Dante, los usuarios pueden enviar y recibir fácilmente múltiples canales de audio a través de un único cable de red, lo que reduce significativamente la necesidad de cableado tradicional voluminoso. Este sistema proporciona flexibilidad, escalabilidad y confiabilidad excepcionales, lo que lo hace ideal para sonido en vivo, transmisión y aplicaciones de audio instaladas. Con rendimiento en tiempo real y una integración perfecta entre varios dispositivos, Dante simplifica la conexión en red de audio manteniendo una calidad de señal superior y una baja latencia.
